Transmissor 40 M SSB QRP simples projeto modificado.

Pessoal quem curte e gosta dos projetos do blog, por gentileza olhem ás propagandas e click para maiores detalhes no que interessar, desta forma vocês estarão ajudando o blog. Muito obrigado por acessar e ajudar o blog, conto com vocês.
Este mês faço três publicações: 1- Transmissor Simples SSB 40m. 2- Transceptor ALBA II SSB 40M QRP simples projeto. 3- Como você montar um TRX, simples dicas. Eu espero que vocês leiam todas ás publicações, é importante, este mês demorou mais saiu, sinto que tenho um compromisso com quem segue e acompanha meu blog, não posso deixar de publicar todo mês algo que vai somar muito para quem acessa meu blog, muito obrigado aos que me acompanham e mandam e-mail, qualquer dúvida elogios ou críticas, ou se quiser ver seu projeto que montou publicado aqui, mande o esquema que eu desenho e publico com suas informações, podem mandar um e-mail para mim ou façam um comentário do que achou. Muito obrigado a todos.
Transmissor simples SSB 40 metros: Este projeto eu desenhei depois de ver neste blog, este simples e antigo transmissor em SSB, logo pensei em dá uma modificada nele e publicá-lo, no intuito de mostrar a todos os que querem montar um transceptor ou transmissor em SSB, hoje temos componentes muito pequenos que naquela época, por isso circuitos dos anos 70, 80, podemos substituir muitos componentes e ainda melhorar e simplificar o circuito. O filtro a cristal SSB escada agora em 10Mhz, observe que eu mudei os circuitos: Amplificador de microfone, filtro SSB, misturador, acrescentei o filtro passa banda, BPF, pré driver, o driver, e PA, junto com um bom filtro LPF, filtro passa baixo. Na confecção dos estágios driver até a saída de antena eu copiei do já publicado aqui TR-45 transverter, mais o montador poderá colocar outro circuito mais simples com uma potencia menor retirando o sinal do pré driver. Pode-se também montar com os circuitos originais mudando só o filtro a cristais SSB, para um de 10 Mhz, mais o gerador de portadora ou BFO, tem que ter um cristal também de 10 Mhz, a frequência do VFO agora é 2.8 a 3,1Mhz até 3.150 Mhz, e não 5 a 5.350Mhz temos tudo em nossas mãos só depende querer. Mais para o principiante em montagens de transceptores SSB, primeiro tem que começar com pequenos circuitos regenerativos de recepção, pequenos transmissores de FM, AM, é como se fosse uma escada, sempre aprendendo e adquirindo experiências, até chegar a montar qualquer projeto maior ou até desenvolver seu próprio transceptor, tudo depende da capacidade do indivíduo em aprender de verdade, em uma montagem de transceptores ou outros. temos que tomar cuidados com bobinas, indutores, diodos invertidos, capacitores, transistores, resistências, filtro de cristais, BFO, VFO, e principalmente com o PA acompanhado do filtro de antena LPF filtro passa baixas, para que os circuitos funcionem corretamente, não adianta um circuito funcionar precariamente em um projeto, ele prejudicará os que dependem dele, ele tem que funcionar perto de 99% do que ele foi feito, por isso temos que ter equipamentos, uma antena ou carga, e uma bancada organizada para começarmos a montar nossos projetos. Veja o esquema do transmissor SSB original que está na página acima citada.
Transmissor simples SSB 20 Metros.
Esquema modificado e melhor elaborado transmissor SSB, USB, LSB, 40 Metros.
O montador pode ainda modificar os circuitos simplificando, exemplo do PA, VFO, e BFO, o amplificador de microfone pode ser com o CI 741, como original, mais coloque um volume é melhor caso tenha alguma distorção no áudio. Bem espero que gostem, comentem ou se achar algum erro por favor informe, muito obrigado. Boa sorte.
Waldir Cardoso.

Transceptor 40M SSB ALBA II simples projeto.

Transceptor SSB 40M ALBA II. Depois de desenhar o transmissor simples SSB, tive a ideia de desenhar junto o receptor, e desenhei o transceptor simples SSB 40 metros, ALBA II, observem que ele também está parecido com o BITX, é que a transistor os circuitos amplificadores bidirecionais ficam bem idênticos, pensei em colocar FI antes e depois do filtro a cristais SSB, para maior seletividade, porem o circuito ficaria mais complicado, pensei também em colocar  três relés invertendo o VFO, e o BFO, com o os circuitos mixer, e o modulador mixer, eliminando os demais circuitos amplificadores bidirecionais mais ficaria complicado também, por isso achei melhor optar por circuitos amplificadores simples bidirecionais como no BITX. O receptor: Vejam que no receptor entrada de antena temos um amplificador de banda larga, que pode ser modificado eliminando o indutor, ou até retirando o circuito, mais ficaria pobre a recepção, logo depois temos o filtro passa faixa BPF, que também poderá ser com núcleos binoculares citado este mês, toroide de lâmpada eletrônica, ou núcleo externo de bobinas TOKO  10 MM, o capacitor de 4p7 poderá ser até 10pF, se quiser alargar mais a faixa, caso o VFO  ou DDS venha a deslocar muito da frequência de 40 metros, temos logo depois um amplificador simples com 2N 3904, sem indutor, amplificando o sinal recebido e enviando ao mixer, que recebe o sinal do VFO misturando ás duas frequências e enviando ao filtro a cristal SSB  (ladder) escada, sua comutação a diodos, depois temos novamente um simples amplificador sem indutor, amplificando o sinal que passa por um filtro resistivo e vai ao mixer modulador, ou detetor de produto, que também recebe o sinal do BFO, recuperando a portadora e o áudio da banda desejada de SSB, e por fim temos um pré amplificador de áudio com 2N 3904, o volume e o amplificador de áudio. faltou o PWR meter,  AGC, e o silenciador, isso complicava mais o circuito para iniciantes.
O transmissor: É o que já conhecemos, temos um pré de microfone com volume contra distorções, seguindo para o modulador que esta recebendo a frequência ou sinal do BFO, na banda desejada, logo depois, temos um filtro composto de 3 resistores, um simples amplificador com 2N 3904, que amplifica o sinal e envia ao filtro SSB que só deixa passar uma das bandas e rejeita a outra, sua comutação a diodos, temos depois mais um simples amplificador com o 2N 3904, que amplifica essa banda e envia ao mixer que recebe a frequência de 2.8 a 3.150 Mhz e mistura ás duas frequências, em seguida passando pelo filtro BPF, e vai ao pré driver que é composto por dois 2N 3904, se quiser pode colocar dois 2N 2222, a excitação para o driver é regulado pelo trimpot de 470R, e no driver temos um circuito de banda larga não sintonizado, T7 que pode ser feito em núcleo de lâmpada eletrônica ou núcleo binocular de antena telescópica TV, ou TOKO 10 mm, enrole de 8 ou 12 espiras ou voltas, de fio 26 ou 29 bifilar, depois temos o excitador e por fim o PA que são idênticos ao TR-45 transverter em http://projetosetransceptores.blogspot.com.br/2012/10/schematic-ou-esquema-transverter-tr45.html, leiam e vejam ás fotos lá na página do TR-45, o filtro LPF filtro PI ou de antena TX é muito bom, temos um filtro muito bom em http://py2ohh.w2c.com.br/trx/ararinhamontagem/lpf/lpf.htm melhor usar capacitores mica ou styroflex, os cerâmicos azuis mesmo de 2kv podem esquentarem dependendo da potencia em câmbios longos. Enquanto ao VFO, se você tiver como adquirir pela WEB direto do ebay um DDS, é muito melhor e fica com ótima estabilidade, marca a frequência que está, compre uma caixinha, ou arrume de outro transceptor sucateado, pense onde vai abrigar o seu transceptor, e faça a placa certinha no tamanho onde ele vai ficar, faça com que o acabamento fique de rádio comercial, tudo depende do montador, lembre-se um bom acabamento é essencial em uma montagem caseira, compre um microfone PTT de qualquer rádio que custa entre R$ 35,00 a R$ 55,00 no ebay, não esqueça dos conectores, e  faça sua montagem ficar interessante para seus amigos ver, se quiser pode abrir uma conta no youtube, e fazer um vídeo e postar lá para todos vejam.
Transceptor 40M ALBA II SSB USB, LSB simples projeto
Eu já estava para publicar está página com o esquema acima, foi quando eu pesquisando na  WEB,  encontrei a página de PY2 OHH, Miguel, um transceptor quase idêntico ao que desenhei, então fiz algumas mudanças nos amplificadores bidirecionais agora na alimentação de coletor diodos e indutores, e retirei os diodos de comutação do filtro SSB, observe que o projeto também se parece com o BITX, mais o Miguel inovou, vejam que nos emissores dos transistores dos amplificadores bidirecionais ele já ligou emissor de um com emissor do outro, os dois emissores ligados em três únicos componentes, esplendido que baita ideia, eu nunca teria essa ideia, só se eu visse em outros projetos, mais um aprendizado para mim, isso é muito bom diminui o tamanho do circuito, reduz componentes, muito bom mesmo, é uma verdadeira obra de arte um transceptor QRP com DDS, SWR, medidor de ondas estacionárias  e PWR , ele pode ir de 160 a 10 metros, com os módulos  montados em soquetes de circuito integrado, fascinante muito boa essa ideia, um gênio. O projeto tem o nome de   Baita tchê a página ainda está incompleta faltando os outros módulos de RF e demais geradores SSB, pelas fotos vemos coisa boa vem ai, veja http://py2ohh.w2c.com.br/trx/baitatche/baitatche.html Vocês podem modificar os circuitos do ALBA II, e fazer idênticos ao do Baita tchê, ou guiar-se como confeccionar os indutores tudo depende do montador.
Transceptor SSB 40M ALBA II atualizado.
Olha pessoal, eu espero que gostem do simples projeto, não se limite enquanto aos componentes, eles poderão ser substituídos, ex: os 2N 3904, por BC 547, 548, BC 337, ou outros, os da chave de TX, RX TIP 31, TIP 32, podem ser os BD 135, BD 140, o PA pode ser com um só FET, como tem nos outros projetos da WEB ou aqui no blog. qualquer erro, mande um comentário.
Boa sorte.
Waldir Cardoso.

Montagens de Transceptores QRP SSB e AM, simples dicas.

Montagem de transceptor QRP (AM) ou (SSB)-Filtros escada (ladder) SSB. Núcleos toroidais,  Capacitores Filtros etc. Começamos com transceptores AM. Sem aprofundar muito nos circuitos vou abreviar ás explicações, vejamos: Um transceptor em Amplitude Modulada ou (AM), geralmente pode-se fazer um receptor simples regenerativo, conversão direta, heteródino, ou super heteródino, geralmente os heteródinos tem FI de 455Khz, 10.7 Mhz, usados em receptores AM e FM com bom desempenho, pode-se montar um transceptor com o seu receptor super heteródino com 2, 3 ou 4 FI de 455Khz, com filtro de 455Khz ou não. Ele é composto de um amplificador de antena, um oscilador local a cristal ou conjunto LC sintonizado 455Khz abaixo ou acima da freqüência de recepção, e um misturador que pode ser o próprio transistor amplificador de antena ou um segundo transistor, depois temos uma primeira FI um filtro de 455Khz, e ás demais bobinas FI de 455Khz, temos na ultima FI de núcleo preto 455Khz um filtro de áudio e em alguns um circuito silenciador (SQUELCH) seguindo de um pré amplificador e o amplificador de saída áudio.  Esse é o circuito de um receptor (AM) Amplitude Modulada, de um transceptor. A comutação de RX e TX poderá ser com uma chave de 2, 4, 6 contatos, ou através de relé ou ainda a transistor, só na  alimentação de RX e TX, depende do montador e do projeto a ser montado.
Vejamos o transmissor em Amplitude modulada (AM) de 4 Watt RF- Sem aprofundar muito nos circuitos- Composto de um oscilador que pode ser na freqüência fundamental de transmissão ou em outra freqüência, que pode sermultiplicada por 2, 3, 4, 5, 6, 8, dependendo da freqüência do cristal, a seguir temos circuito dobrando ou triplicando sintonizado na freqüência mais próxima da que será transmitida, podemos ter outro circuito sintonizado na freqüência de transmissão, depois temos o driver ou excitador e logo depois o PA, ou saída RF, logo depois o filtro de antena filtro passa baixa, conhecido como LPF em inglês, que é ligado a antena. Agora vejamos como é feito o modulador de voz, geralmente composto de um microfone que pode ser dinâmico de 600 ohms, ou eletreto, depois um pré amplificador com volume, logo vem o amplificador de  áudio com uma potencia quase igual a de RF transmitida, ou seja para um transmissor de potencia de 5W RF, temos que ter no mínimo 3W de áudio a ser injetado em seus dois transistores finais,  através da linha de +B ou positivo, o amplificador de potencia saída de áudio pode ter em sua saída um transformador com dois enrolamentos ou um com único enrolamento como autotransformador de 4 saídas, primeira começo liga +B, segunda entrada de áudio, terceira saída de áudio em recepção, e por ultimo a saída que vai alimentar os transistores de saída RF, já montei dos dois jeitos e deram bons resultados, tem também a modulação negativa com transistor no lugar do transformador, nesse caso o transistor NPN de potencia recebe a saída de áudio na sua base e seu coletor ligado a +B positivo e entrega em seu emissor o áudio juntamente com +B modulado, que alimenta os coletores dos transistores de saída de RF exitador e PA. Vejam dois esquemas de pequenos e simples transceptores super heteródino de FI 455Khz com silencioso (SQUELCH) e transistores PNP, e NPN, claro que poderá ser modificado e melhorado, fica a critério do montador.
Um simples Walkie Talkie CB em AM transistores PNP squelch.
Simples esquema  de um Walkie Talkie CB em AM NPN.
Montagem de um transceptor QRP (SSB)- Vou comentar como poderemos montar nossos projetos de transceptores QRP em SSB, isso sem aprofundar muito nas explicações dos circuitos. Para que tem muita vontade de montar seu próprio transceptor SSB, CW, e não tem componentes ou no lugar onde mora é muito difícil adquirir componentes, primeiro, vocês podem achar muita coisa boa em (sucatas) de TVs antigas, vídeos cassetes, auto rádios antigos, lâmpadas eletrônicas, rádios antigos, monitores CRT, placa mãe de computador, impressoras velhas, receptor de parabólica, e demais aparelhos eletrônicos, nessas sucatas vocês acharão cristais, capacitores, resistores, bobinas, ferrita toroidais, em TV antiga ferrita binocular, diodos varicap, cristais, transistores de alta freqüência, em monitores cristais, indutores,  FETS, transistores  e muita coisa boa para você fazer seu transceptor.Vejamos- Não é difícil a montagem de um transceptor em DSB, SSB, CW, ou AM, os nossos esquemas na WEB tem muitos com circuitos já explicando com fotos, desenho PCI placa de circuito impresso, alem de ter vídeos no Youtube, os circuitos são sempre semelhantes, se optar por CI, se torna mais fácil, porem fica difícil de adquirir os CIs, os NE 602, NE612, SA 602, SA612,  AN 612, MC 1496, os mais baratos e mais fácil de achar são os TA 7358P, LA 1185, TA 7310, TA 7320, TBA 120S, MC 3361, se optar por transistores temos os 2N 3904, 2N 3906, 2N 2222, 2N 2219, 2N 3866, BF 199, BF200, BF 494, BF 495, BC 337, BC 547, BC 548, BC 549, entre outros. Claro que o montador terá de ter um pouco de experiência em RTX, principalmente na montagens de projetos em SSB, por mais simples que seja o circuito requer, um pouco de experiência, paciência, dedicação, e uma boa bancada equipada com aparelhos mais importantes, um multímetro, osciloscópio, frequencímetro, um medidor de RF, medidor de ROE (SWR) antena ajustada na frequência ou carga fantasma. Vejam dois esquemas de TRX a CI, e com transistores.
Esquema  TRX SSB QRP TA 7320.
Esquema do BITX simples transistores.
Filtros a cristais escada (ladder). Os filtros a cristais de quartzo para nossos projetos SSB, CW feito em casa (homebrew), é um elemento importante, Os filtros tipo escada são mais assimétricos. a assimetria diminui ao aumentar a quantidade de cristais, a seletividade aumenta com a quantidade de cristais, pegamos carona nos projetos já publicados e testados dos nossos amigos montadores e amantes de QRP, por todo o mundo, temos vários exemplos de bons projetos de um cérebro inteligente brasileiro PY 2OHH Miguel com várias páginas explicando e ensinando como montar circuitos de projetos QRP, e esquemas, como este, onde ele explica com vasta experiência a confecção do filtro escada de 10 Mhz vejam:http://py2ohh.w2c.com.br/trx/ararinha4/ararinhaladder/ararinhaladder.htm mais http://py2ohh.w2c.com.br/trx/jabuca/xtal/jabucaxtal.htm, montagem de um filtro escada de 10 Mhz em http://py2ohh.w2c.com.br/trx/ararinhamontagem/5filtroxtal/xtalfilter.htm boa dica para ajustar e medir o desempenho do filtro veja: http://py2ohh.w2c.com.br/med/filtroxtal/medirfiltro.htm. Existem vários esquemas de projetos em SSB CW na WEB que usam filtros escada, eu desenhei alguns para que vocês possam escolher dependendo dos cristais que tiverem. Aqui estão diversos filtros escada usados em nossos projetos de transceptores SSB, a maioria eu coloquei na parte de cima cristais de 10Mhz observe que cada filtro de 10Mhz é diferente, com mais ou menos cristais, mais ou menos capacitores, e diferentes capacitores, isso porque cada filtro tem sua banda passante em Khz, alguns eu coloquei a freqüência. Ex:  5Mhz, B=2.185Khz, 9Mhz B=2,7Khz, mais a maioria não tinha sua freqüência, tem também os filtros de cerâmica SFU de 455Khz, eu poderia desenhar centenas de filtros diferentes de projetos de todo o mundo na WEB. Então se você tem 4 ou 5 cristais iguais do mesmo lote, de frequências aproximadas desses filtros, pode colocar os mesmos capacitores e depois de pronto fazer testes com a capacitância em cada cristal. Ex: filtro de 3.579Mhz, pode usar cristais de 3.575,611 de TV. ATENÇÃO: Observe nos inúmeros esquemas que o BFO, ou (Oscilador de Baixa Frequência ) tem que ter a mesma frequência do filtro, geralmente o BFO é usado só para uma banda de SSB, mais colocando um indutor e capacitor no cristal a negativo podemos ter ás duas bandas de SSB USB, LSB, Observe que para o transceptor ficar correto na freqüência de transmissão o VFO ( Oscilador de Frequência Variável ) tem que está acima ou abaixo da freqüência do filtro. Ex: um Transmissor que opera em 7.000Mhz, com o filtro escada e BFO de 10.000Mhz, o seu VFO tem que está em 3.000Mhz, ou 17.000Mhz. Vejamos: F= 7.000Mhz – 10.000 = 3.000Mhz, ou F= 7.000Mhz + 10.000Mhz = 17.000Mhz, a maioria dos esquemas usa-se o batimento por baixo, porem temos que ficar atento enquanto a freqüência de operação que você deseja transmitir, no segundo harmônico do VFO não caia em cima da freqüência de operação do transceptor. Lembre-se o VFO é um pequeno oscilador, e como todo oscilador transmiti e gera harmônicos.

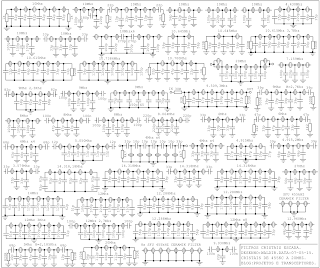

Esses são uma pequena amostra de diversos filtros em TRX SSB.
Esses são os cristais que servem para nossos projetos filtro escada VFO, VXO, BFO,  homebrew,  alguns são novos, outros são de sucatas, mesmo os novos tem que serem testados, pois podem estar ruim sem oscilar, enquanto ao filtro de cristais melhor ser todos de mesmo lote e fabricante, também tem que ser testados se estão oscilando todos na mesma freqüência, na WEB tem esquemas de como montar um  oscilador de testar cristais, mais tem que ter um frequencímetro, para quem quer saber mais sobre cristais por favor pesquisem na WEB no Google.
Diversos cristais de quartzo novos e usados, bons para nossos filtros escada, BFO, VXO.
Na foto abaixo estão os famosos cristais de 10Mhz vejam que a maioria é de um mesmo lote e fabricante, em amarelo os 8 filtros de 455Khz SFU, e outros, citado no projeto do amigo YC3LSB MONO BAND em sua página, https://yc3lsb.wordpress.com/2010/08/25/mono-band-qrp-homebrew-transceiver/ com ótimos projetos QRP. Ao lado direito vejam os núcleos, ferrites que são ótimos para nossos projetos, o de cima é um balun casador de impedância de antena telescópica de TV de 300 Ohms e 75 Ohms, ótimo para nossos MIXER, indutores trifilar ou bifilar, juntando dois ou três dá para fazer o DRIVER, e no PA coloca-se quatro mais quatro de lâmpada formando um binóculo maior, em push pull, os demais núcleos ferrites toroidais servem para choque RF, os núcleos toroidais externo de bobinas TOKO 10 MM de 10,7 Mhz FI FM, servem para indutores bifilar ou trifilar, MIXER, núcleo pode ser T-25-6 de Amidon núcleo como ensina o amigo JF10ZL, os núcleos  maiores redondo servem para choque ou indutor  de entrada de alimentação. Então estão ai sugestão de cristais, filtros, e  ferrites para nossos transceptores, receptores, transmissores. Existem outros ferrites que poderão ser usados mais tem que ter cuidado pois alguns ferrites poderão não servir para nossas freqüências.
Vejam dentro dessa caixinha aberta preta, pequeno núcleo binocular.
Encontrei este projeto transceptor SSB com núcleos binoculares parecidos com o da foto acima, balun vejam que vocês podem usar eles em quase todos os circuitos, e é muito barato, ele é vendido nessa caixinha de plastico, ou junto com ás duas antenas telescópica  para colocar em cima da TV, são vendidas em casas de um real, em camelôs com produtos importados. aqui eu compro por dois reais, (R$ 2,00), vale a pena você guarda ás antenas e usaram os núcleos, a não ser que você compre direto da China na WEB, que sai bem baratinho núcleos Binoculares e toroides.

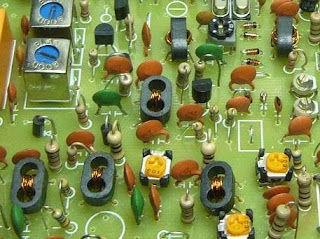

Núcleos binoculares em TRX SSB, usados em quase todos circuitos.

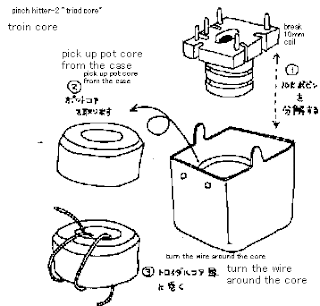

Temos várias opções de confeccionar nossos indutores na página do amigo Intio JF10ZL outro gênio em projetos e experiências em QRP vejam em :http://www.intio.or.jp/jf10zl/troid.htm,Vale a pena visitar sua página, acesse Google Chrome para traduzir. Eu já usei os núcleos externos de bobinas de 10MM TOKO no exitador do (G) gate de um IRF630 transverter em T1 em:http://projetosetransceptores.blogspot.com.br/2012/08/1transvert-40m-qrp-ssb-am-148gtl.htmle em http://projetosetransceptores.blogspot.com.br/2012_09_01_archive.html Isso era em 2005, eu usei fazendo testes, não tinha ainda PC e nem sabia se funcionava, só que eu não tinha os famosos núcleos binoculares de entrada de TV, por isso usei esses núcleos mais testes deram bons resultados tanto com os de lâmpadas eletrônica, como os núcleos externo TOKO 10MM.
Vamos agora comentar um pouco sobre alguns capacitores para nossos projetos, em especial os dos filtros BPF, ou filtro passa faixa, que podem serem usados capacitores de cerâmica, styroflex ou até (plate) os mais usados são os de cerâmicas. Já os filtros de antena saída RF ou filtro passa baixas. LPF, poderão ser usados os de cerâmicas NP0 com tensão de trabalho alta de 500v a 2kv, eles podem ser pequenos, dependendo da potencia de RF TX, os styfoflex também podem ser usados, mais o ideal para potencias elevadas de RF TX é o de mica, que é difícil de encontrar em sucatas. visite a página do PY2 BBS que tem muito sobre capacitores leia com atenção e aprenda um pouco sobre os capacitores principalmente os de cerâmicas em: http://www.py2bbs.qsl.br/capacitores.php Os capacitores azuis e amarelo não dão bons resultados empregado no filtro LPF TX RF, dependendo da potencia eu fiz testes com aproximados 20W RF e eles esquentam muito, mesmo esses de cima da foto gravado no corpo de 2kv, ou 2000 volts de isolação, até que funcionam mais esquentam muito dependendo do tempo de transmissão, esses capacitores são mais usados em filtros de rede, entrada de tensão CA, os de cerâmicas melhor usarem os NP0 (N P ZERO) eles são de coeficiente nulo. os três de baixo da foto são de mica, ideal para filtro TX RF LPF. Vejam ás fotos de capacitores.
Do lado esquerdo os coloridos não servem para RF TX.
Vejam  foto abaixo capacitores styroflex, usados em VFO, VXO, filtros. Aqui algumas páginas sobre filtros LPF, BPF. http://www.kitsandparts.com/univlpfilter.php  em http://py2ohh.w2c.com.br/util/fend/fend.htm
Diversos capacitores styroflex novos e usados.
Bem não sou nenhum professor no assunto mais espero ter explicado corretamente, e que todos tenham entendido, o meu interesse é que todos possam montar seus próprios transceptores ou projetos qualquer sem medo, e com componentes recicláveis, pois eu quando comecei não achei o que hoje temos a WEB, e pessoas que amam o que faz, divulgando e ensinando por gostar do hobby de montagens eletrônicas,  para quem quiser saber mais sobre transceptores SSB, CW, e outros circuitos,  melhor visitar e salvar ás páginas dos amigos que passei o link aqui no meu blog, como exemplo o PY2OHH Miguel, http://py2ohh.w2c.com.br/ o JF10ZL http://www.intio.or.jp/jf10zl/Intio, e tem muitos outros, eles são grandes construtores QRP e de bons projetos que tem muita experiência em montagens, são verdadeiros gênios em QRP. Muito obrigado por ler todo conteúdo, por favor qualquer erro ou sugestão comente o que acha do que achou dessa publicação. Boa sorte.
Waldir Cardoso.
