PTT LINK ou sem fio para 148 GTL

No ano de 1998, eu tive uma ideia, assistindo a um programa de TV, ouvindo falar em link, eu  louco por modular no meu 148 GTL, comecei a pensar em fazer um PTT sem fio, como os telefones sem fio, pois eu tinha algumas sucatas do mesmo, e passei a desenvolver o PTT, comecei a desenhar esquemas da CONTROL e TELEPATCH VHF, e outros esquemas, a principio eu pensava em fazer em uma caixa de telefone sem fio BROKSONIC comecei a fazer o fone primeiro a principio com dois canais de BEEP, mais depois de tanto perder tempo e fazer o fone bem "caprichado" ele estava captando uma interferência de um rádio VHF próximo, tentei de tudo, até achar que estava entrando o sinal pelo canal de FI, então eu desistir de fazer o TRX móvel e TRX base. Mais vejam como ele ficou bem elaborado. Não tenho esquema fiz uma salada. com vários esquemas, CONTROL, TELEPATCH, COBRA, e mais.


Claro que como todo protótipo tem seus erros a serem corrigidos, até por cima PCI.
Aqui a Xerox da PCI, transmissor usei o módulo da CONTROL esquema abaixo.

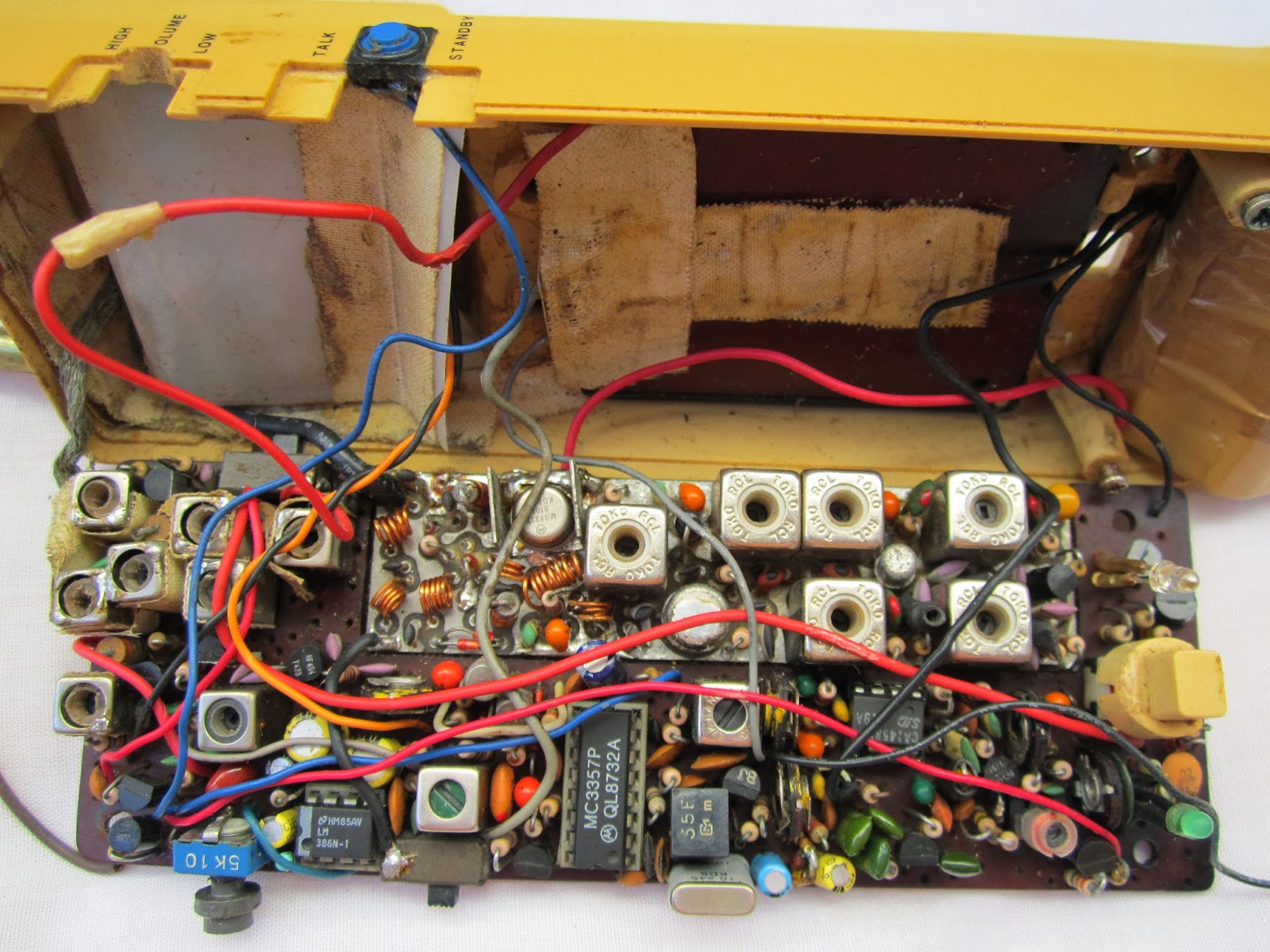

Então partir para um par de TRX pronto comercial, como eu tinha sucatas da CONTROL, comecei a desenvolver  primeiro o base, o tempo foi passando e eu ia dormir pensando como eu iria colocar mais recursos, pois a ideia a principio era só transmitir minha voz a distancia para o PX, como um PTT comum, mais eu comecei a pensar em fazer ele mudar de frequência no VOIC LOCK, e também poder desligar o PX, falar com minha esposa sem interferir no PX, como um walkie talkie comum, mais voltando ao VOIC LOCK, como eu poderia acionar o potenciômetro e saber quando estava em "meio dia" e como eu saberia se o potenciômetro estava no final de curso de um lado ou do outro lado. Eu pensava todas ás noites antes de dormir eu sabia todo o circuito, e sonhava como eu iria fazer com os CIs, não tinha muito conhecimento com CIs, mais comecei a desenvolver. primeiro vamos ver o PTT móvel.
A chave de canais foi modificada para canais de tom beep.TX 100mW a 2,2W.
Vejam que a antena é retrátil de um quarto de onda de TX a bateria tem pouca autonomia.
Desculpa essa ia ficar de fora aqui o circuito de BEEPs 4 canais, vejam que são todos circuitos blindados, cada trimpot é uma frequência para acionamento dos PLL 567.
Abaixo circuito BEEP TOM, para acionar os PLLs 567 PTT LINK BASE.
Abaixo está parte 1 esquema do PTA25 fiz modificações no oscilador RF e chave

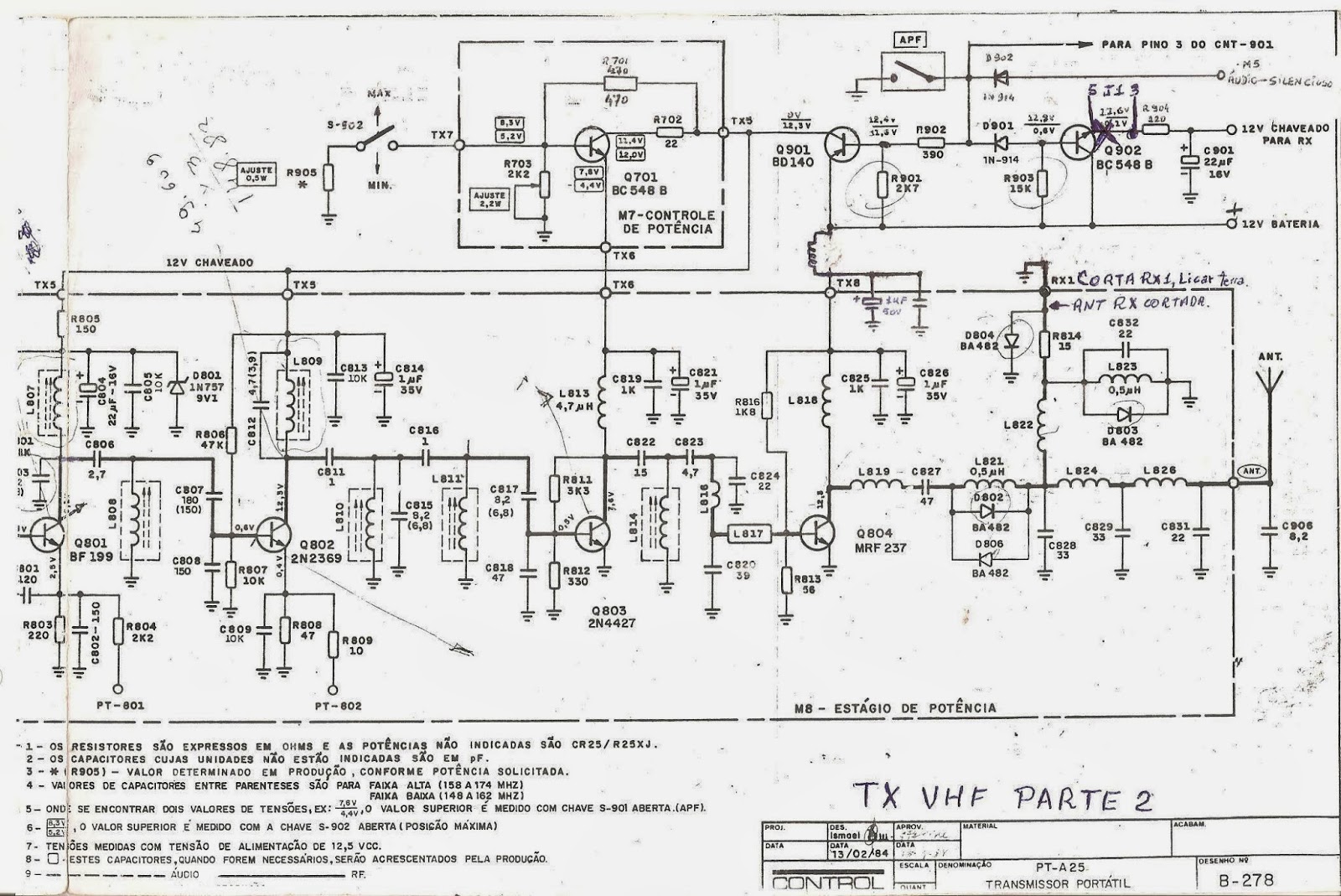

Abaixo parte 2 do esquema PTA25 esse esquema é de TX  modificações.
Abaixo o esquema do PTA25 RX parte 1, modificações chave canais.

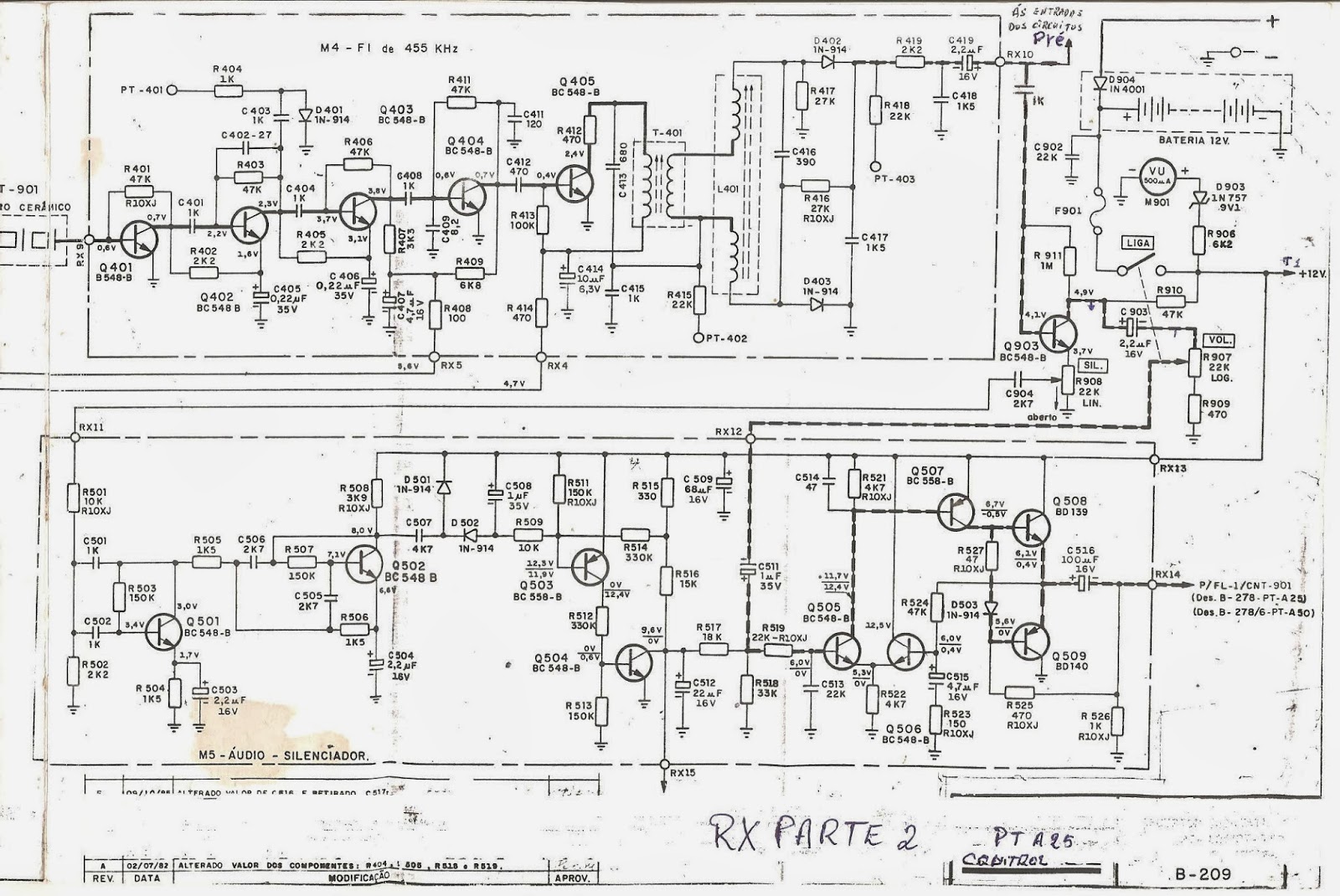

Abaixo parte 2 do PTA25 RX modificações em RX10
Aqui está o PTT LINK base fechado, vejam que é uma caixa de receptor de satélite antigo, cortei a frente e coloquei auto falante, microfone, em marrom estão ás partes da caixa do telefone sem fio BROKSONIC, com duas chaves uma para selecionar WALKIE TALK e outra para push to talk PTT, ao lado direito do vídeo está o volume, e do outro lado esquerdo a chave original liga desliga.
Frente do TRX base PTT link, .

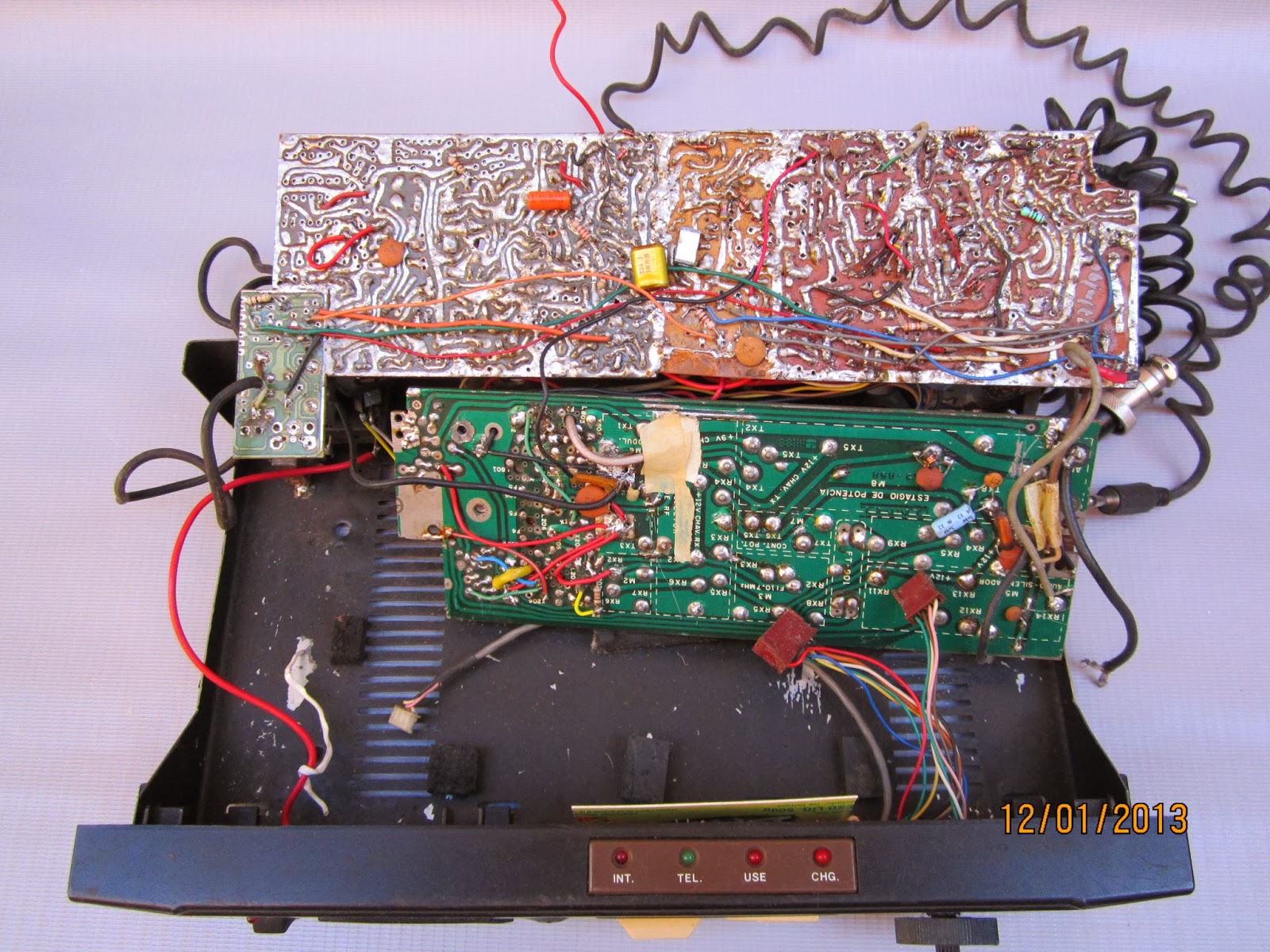

Aqui está já aberto o PTT LINK, vejam por traz do painel  .
Na ponta do circuito está o reed switch no vox TX e RX.


Aqui está o esquema dos circuitos no painel e dentro do PTT LINK.

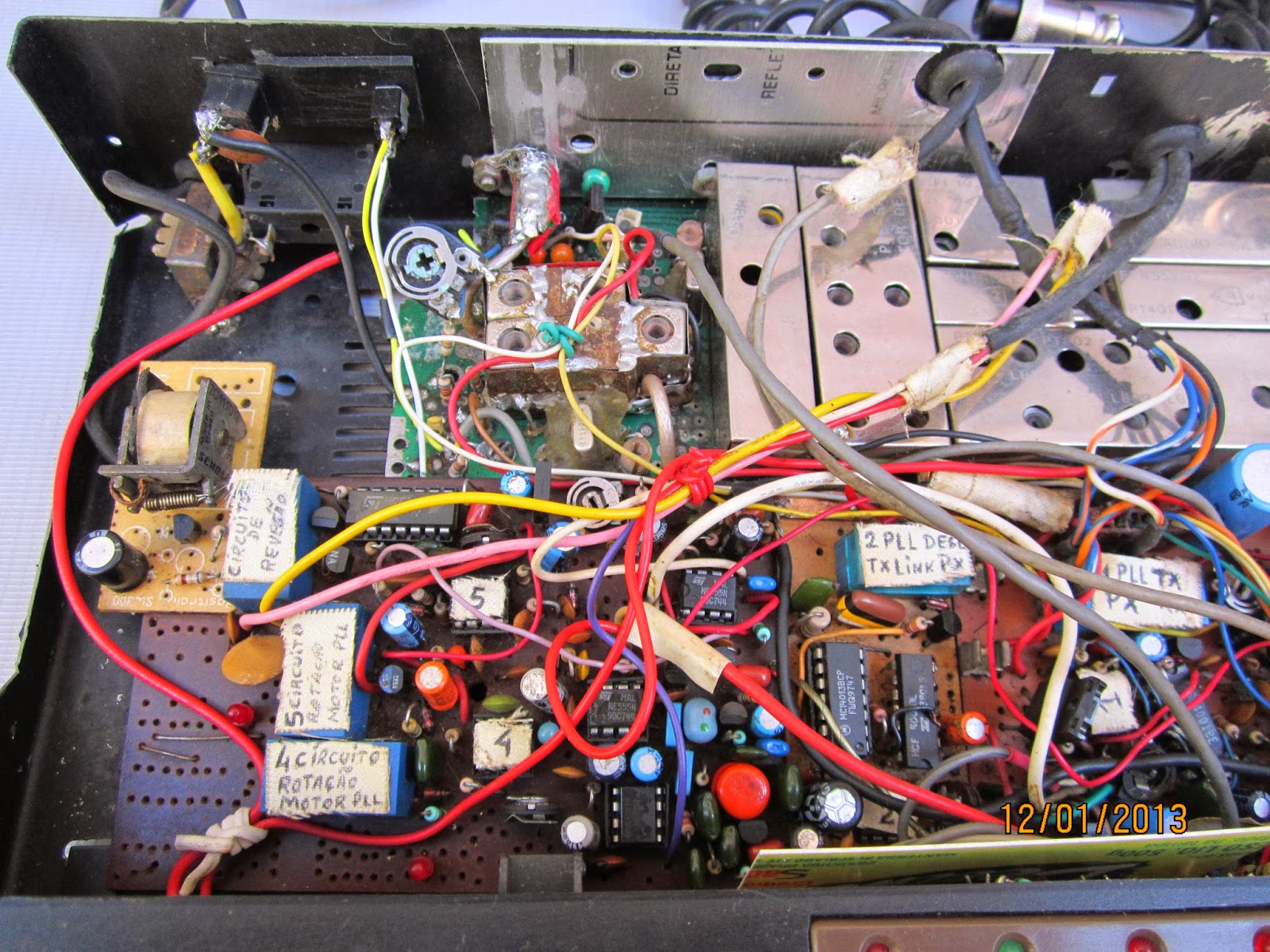

Vejam abaixo que ás placas são diferente, pois fiz primeiro a do PLL1, depois fui aperfeiçoando e a cada dia pensava em adicionar mais recursos e tecnologia, a placa 1 é a do PLL1.
O relé grande em baixo é só para desligar a fonte do PX, no 7915.
Aqui esquema das ligações e modificações na placa mãe esquema 2 TX  PTA25.

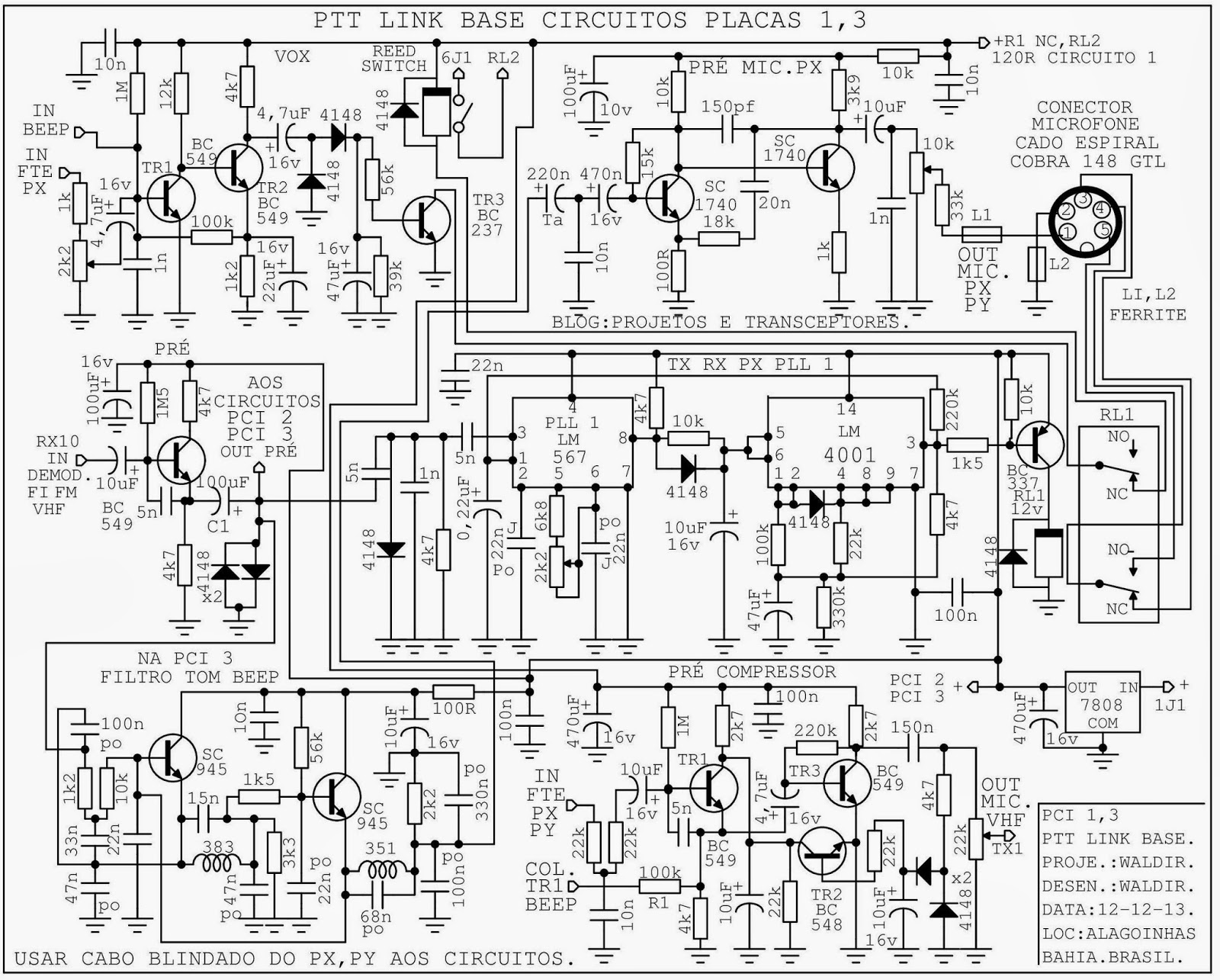

Abaixo esquema da PCI 1, o filtro tom está montado PCI 3.
Esta placa atualmente foi praticamente toda modificada dessa original PCI 1.
Abaixo está PCI 2,3 a pequena da esquerda do vídeo com relé grande não fiz.
PCI 2, com PLL 2, desliga circuitos em PCI 1 e fonte PX, liga auto falante.
Está placa também teve algumas alterações, PCI 2, PLL 2.

Abaixo circuitos da PCI 3, gira VOIC LOCK, esquerda, direita  reversão, emite BEEPs.
 Ligar motor em RL3, ACIONAMENTO E  REVERSÃO.
Vejam tem espaço para novos circuitos PCI 3, quero ainda mudar de canal.
Vejam que eu estanho todas, e interliguei os negativos.
Aqui um pré que deu um rendimento em RX, de 3 a 5 dbs não tenho placa.
Abaixo parafusos fixar PX caixa anti furto, conectores, dentro um servo motor parabólica.
Abaixo vejam motor, potenciômetro modificado e conectores, o potenciômetro tem que ter 4 saídas, faça: abra o mesmo, raspe toda pista para que não tenha mais resistência, deixe o terminal central original não mexa mele, arrume uma lata de refrigerante corte 3 terminais de 2 mm largura e uns 10 mm a 12 mm tamanho, corte na pista bem certinho onde fica o meio da pista, a mesma largura do terminal, dobre e solde para fora, cuidado para não ficar saliente, pois a parte do potenciômetro que gira vai passar por cima desse terminal, ele vai avisar que o PX está em meio dia , agora nas extremidades do potenciômetro no final próximo aos terminais originais, corte um pedacinho fazendo o mesmo do centro, depois solde no terminal original faça nos dois, cuidado para quando o potenciômetro girar não enganchar neles, ou ficar muito longe do final de curso, eles vão avisar que é o final de curso do VOIC LOCK e reverter o motor, todos esses processos será emitido beeps para o PTT móvel.
Vejam abaixo o fio cinza próximo ao motor foi o que foi feito, os outros estão como originais porque está feito lá dentro do potenciômetro, cuidado para não fazer contato com o corpo do potenciômetro.
Frente vejam em azul o servo original de parabólica, tem que ser servo preto que desmonta só a capa de cima, os azuis que conheço não prestou, sai a capa toda e desmonta todo, do azul usei só essa rodinha  a essa roda branca que é de teflon, está como uma polia para a borracha ou correia girar o VOIC LOCK PX, cuidado tem que ser tudo certo para os fins de curso, lá no "knob" botão do PX, ficar certo, para que os dois sejam sincronizados, para que um não chegue primeiro que o outro no fim de curso.
Borrachas ou correias que poderá usar, cuidado para a borracha não ficar encostando na frente do PX, e não pode ser apertada para não pesar no servo motor, também não deve ser frouxa, no"knob"botão a borracha vai ficar na parte de cima como está na foto, se precisar corte uma tirinha de fita de alta fusão ou alta tensão como queira chamar, passe esticando uma vez só, corte ás rebarbas, para não ficar passando e prendendo o VOIC LOCK  no painel do PX ,onde vai passar a borracha, isso vai ter maior aderência, ai também dá para regular o final de curso, dando mais volta com a fita caso precise. No meu caso não precisou tudo saiu certinho.
A própria caixinha serve como suporte do PX.
Abaixo ás ligações do rádio com o PTT LINK, e a caixa de redução.
Esse PTT LINK base eu fiz duas antena, 4 elementos "cúbica de quadro" ou quadra cúbica, como queira chamar uma de TX e outra de RX,  pois eu fiz ele para operar na frequência entre 154 Mhz TX, e 163 Mhz de RX, com 6 metros de altura, uma distante da outra 5 metros, que foi muito pouco, no meu modo de pensar, pois o PTT base transmite simultaneamente, só quando é acionado a tecla APF ou TALK do PTT móvel no canal 1 é que o TX do base para de transmitir, também depende do SQUELCH, e de RX do PX, ao acionar a tecla APF TALK no canal 1 e ao solta-la ouvi-se um beep, é a confirmação que a base recebeu a transmissão do móvel. Quando eu aumentava a potencia do PTT LINK base para 2,2W, dependendo a distancia onde eu estava não conseguia desligar o TX do base, mesmo aumentando também a potencia do PTT móvel, isso porque a frequência estava muito próxima, eu deveria ter colocado no mínimo 30Mhz de diferença, e afastar o mais longe as antenas, mais com uma potencia reduzida cerca de 1 W conseguir falar de boa parte da cidade, cerca de 2 a 3 Km sem chiados, e fazendo "QSO"  contatos com segunda região São Paulo, e reportagens que o áudio estava ótimo, dependia do local onde eu estava situado na cidade se fosse baixo o sinal nem chegava no PTT base, mais se eu estivesse em um lugar alto conseguia fazer tudo lá no PTT base, fiz vários testes em SSB com o pessoal da cidade, eu andando pelo centro e "modulando" falando como se estivesse em casa, quando eu queria mudar de canal eu desligava o PX no canal 2 e chamava minha esposa, ela acionava a chave 'INT' e eu conversava com ela e pedia para depois que eu ligasse o PX mudasse o canal, ela então passava a chave para 'TEL' e eu acionava o canal 2 do PTT móvel ligando o PX e ouvindo o novo canal. Fiz muitos testes com o VOIC LOCK 100% aprovado quando dava um toque na tecla APF TALK canal 4 o motor girava o VOIC LOCK para a direita, eu passava para o canal 5 o VOIC LOCK girava para a esquerda, quando eu ficava apertado ele girava até no final de curso dando um beep pouco longo e invertia a rotação do motor agora o canal 5 continuava girando  para a direita, ao chegar no "meio dia" meio da frequência do canal do PX, eu ouvia três beeps rápidos, indicando que eu estava no meio do VOIC LOCK "meio dia". Bem pessoal depois eu escrevo mais sobre esse maravilhoso invento que eu tenho orgulho, e foi o mais difícil para mim pois eu não tenho curso de eletrônica, eu sou meu próprio professor e me orgulho muito por isso. Ás coisas se tornam  fáceis quando se tem força de vontade, dedicação, paciência, e vocação. Espero que gostem desse projeto e desenvolva, pois eu ainda quero fazer ele mudar de canais sem mexer no PX, a PCI 3 esta esperando. eu terminei esse projeto em 2003, foram 4 anos ao todo.

segunda-feira, 4 de novembro de 2013

Simple Transceiver 430MHZ SSB QRP

Este é mais um transceptor em SSB projetado pelo amigo japonês JF10ZL, como é em maioria de seus inventos em transceptores em sua página, este é um simples QRP, que opera na frequência ultra alta de 430Mhz, dentro do contexto de transceptor é um projeto simples, porém pode-se fazer QSO, em linha direta com uma pequena antena de um quarto de onda de 17 cm como rádio portátil HT alimentado com 12 volts, em uma caixinha metálica o montador pode fazer dois ou mais para comunicação numa área maior. Também pode-se montar um como rádio base com antena externa direcional ou unidirecional para servir como base. Vale lembrar que a transmissão é em SSB na banda alta de USB, alguns HTs, comerciais pode ser até baratinho só que eles operam em FM. Hoje existe diversos HTs com muita tecnologia de banda corrida, frequencímetro, modalidades de transmissão etc. é até que não são caros, o que pergunta muita gente que não gosta de montar TRX, " porque vou quebrar a cabeça em fazer um circuito desses simples, quando posso comprar um com muita tecnologia com alguns centenas de dólares". Eu posso responder em nome dos montadores, é o imenso prazer em desenhar o circuito, confeccionar a placa de circuito, juntar e moldar os componentes e bobinas, soldar cada componente, e por fim testar e fazer os ajustes, ver que aquilo que você fez está dando certo, você consegue conversar a longa distancia com uma coisa que você fez, isso é muito prazeroso, não tem dinheiro que pague o que sentimos. Digo isso com experiencia própria. Este é o esquema original está na página http://www.intio.or.jp/jf10zl/430ssb.htm
Para quem pretende montar este transceptor melhor ler a página original e ver os desenhos das bobinas se você está com dificuldade em traduzir a página, copie a URL e abra o Google Chrome, mais lembre-se que essa é uma frequência bastante alta, qualquer trilha ou fio longo ligando os indutores poderá ter uma grande  diferença em ajustes, e em interferência nos demais circuitos, a substituição de transistor e FET deverá obedecer a frequência de corte tem que ser muito mais de 450 Mhz, isso é só uma dica.
O montador poderá simplificar e  modificar o VXO, multiplicando por 4 o sinal de 14 Mhz, e depois x 4 e por fim x 2 que é igual a 450 Mhz, ou se você tiver um cristal de 28 Mhz poderá simplificar ainda mais o VXO, vale lembrar que no original x 2 dobrando, é muito mais estável e maior potencia nos estágios. Há você pode colocar na linha de +B 12 volts um fusível de 1 amp. um diodo IN 4007 de positivo para negativo catodo para positivo, capacitores eletrolítico de 470uf 25 v, e em outros circuitos de 100uF 25 v.
Esse desenho é do original, alguns nomes em componentes foram omitidos devido está em japonês. espero que gostem desse fascinante e simples transceptor em SSB para 430 Mhz.

quarta-feira, 2 de outubro de 2013

Handy SSB 50 Mhz 10mW JF10ZL Japonês

                                                             Esquema inicial. JF10ZL.

                                                Esquema original desenhado por mim.
Esquema substituindo os transistores e alguns componentes. Antena pode ser de um velho telefone sem fio de 49 Mhz bobinada de 20 cm, se for um quarto de onda melhor você fala mais longe, fica em torno de 1,5 metros.

Esquema já modificado com baterias e maior potencia RF. Aqui abaixo está o esquema com alguns componentes semicondutores já substituído para nossos conhecidos aqui no Brasil. o amplificador de áudio agora com volume, microfone de eletreto, e CI LM 386, com baterias de LITHIUM, muito melhor e ótima corrente para nosso Handy durar mais em QSO. Vejam que no RF. amplificador, que trabalha como amplificador de antena RX pré seletor, e em TX como pré de RF e PA saída de RF, o transistor 2SC 2757, foi substituido por 2SC 1815 ou 2N 2222 de metal, o montador poderá colocar em paralelo,elevando pouco mais a sua potencia de saída RF em alguns mW,
Esquema com fonte de 12 volts pode chegar a  0,5 W RF. Aqui neste esquema já não é um Handy, e sim um rádio base que melhor opera-lo com antena externa direcional, vejam que a tensão de alimentação é 12 volts, o que nos dá a possibilidade de ter maior potencia de RF, observe que o esquema foi substituído em sua parte de áudio com um CI 386 com volume chave ON OFF RX, faltando o silencioso SQUELCH, o microfone agora é um sensível eletreto, todos os circuitos foram modificados para a tensão de 12 volts, e os transistores foram adicionados em paralelos para ter maior potencia, com transistores simples. Os componentes com (*) poderá ter alterações dependera circuito e do montador. Atualizado 22/10/13, o resistor de 56k  ligado na base do BC549 do pré áudio, é ligado para negativo, já corrigido.
Diagrama do circuito simplificado nas duas versões. Pequeno diagrama para que o montador possa entender o processo em TRX.
Fotos fazer JF10ZL originais.
Como eu havia prometido dia 22 de julho 2012, desenhar outro handy SSB da página do amigo japonês JF10ZL ele é sem dúvida um gênio da eletrônica, e em transceptores SSB , vale a pena visitar sua página por favor use o google chrome, que já traduz para português. http://www.intio.or.jp/jf10zl/ Bem aqui está a página do esquema original, http://www.intio.or.jp/jf10zl/handy.htm o autor relata que tem uma potencia de ordem de 10 a 20mW de RF, e que poderia fazer QSO a quase 10Km  distância, o que é inacreditável, impressionante, pois com uma potencia desta aqui na minha região não chega nem a esquina com 50 metros, é o solo Japonês deve ser muito bom para comunicação, eu já comentei sobre este assunto neste blog em http://projetosetransceptores.blogspot.com.br/2012/09/walkie-talkie-am-50mhz-regenerativo.html  quando então o autor fez QSO em uma distáncia de 25Km com um pequeno Walkie Talkie regenerativo AM, aqui no Rio de Janeiro, sudeste do Brasil, vale a pena ler. Voltamos para o nosso projeto Handy SSB 50 Mhz, realmente é um projeto simples econômico e pequeno, muito bem elaborado pelo autor. dentro de sua simplicidade, deixa a desejar pela sua potencia de saída RF, volume, squelch, etc. Por isso fiz algumas modificações mantendo quase que todo o esquema original. o montador poderá substituir alguns componentes como transistores por 2N 2219, 2N 3866, tentar colocar ele para a frequência  de 144 Mhz, que será melhor e a antena é pequena em torno de 50 cm. Bom é fazer dois deles e testar até onde eles vão distantes. Bem está ai um projeto bem elaborado com seus limites, dentro do simples esquema que não é difícil ao montador que está começando em suas montagens de transceptores, visitem a página do autor que lá ensina como fazer bobinas e demais explicação tem outros transceptores que vocês poderão copiar e ver ás bobinas para 144 Mhz, espero que gostem deste maravilhoso projeto do amigo  Japonês  JF10ZL.




.

domingo, 15 de setembro de 2013

Detetor de produto e Modulador balanceado

Aqui está alguns circuitos de modulador balanceado, e detetor de produto de SSB encontrados em rádios transceptores mais antigos, e poderá ser montado a carácter experimental na montagens de transceptores SSB, o terceiro circuito com CI AN 612, é do famoso transceptor da cobra 148 GTL, RANGER TR-296GK/DX. É um circuito excelente fazendo os dois papeis na recepção e na transmissão em SSB, é simples, pequeno, e fácil de montar, e de excelente qualidade, o mais difícil é o CI AN 612. Existem circuitos simples com indutores e diodos, e dá um excelente transceptor em SSB. Ás veses a qualidade de modulação em SSB, LSB ou USB não está só no filtro de SSB, tudo é um conjunto, começando pelo microfone, pré amplificador, modulador balanceado, filtro SSB, e PA de saída RF. Hoje com os CIS, TA 7358, LA 1185, AN7112, KA2212, LA4140, TA7313, todos cinco substitui o TA 7358, NE 602, ou SA 602, NE 612, ou SA 612, esses quatros sendo muito superior em qualidade, e mais usados em montagens de QRP, e em muitos transceptores, os MC 3357, TK 10420, MC 3361, MC 3362, TBA 120S. Mais quem não tem os CIS poderá montar seu transceptor em SSB com os famosos populares BC 548, BC 547, como existem vários esquemas na web, e com moduladores balanceados e detetores de produtos com indutores e dois ou quatro diodos. como é o BITX, http://www.shorties.be/2006/entrepot/art01/farhan/bitx.html e outros esquemas de transceptores SSB QRP. Vejam este com transistores barato  BC 547, BC 548 http://members.ozemail.com.au/~jgprice/The%20BC547%2080M%20SSB%20QRP%20Transceiver.html . Bem para quem deseja montar seu transceptor SSB simples e barato aqui está uma boa ideia, lembro que existem outros esquemas com CIS que são mais fácil de ser montados. Espero que gostem e mãos a obra vamos montar, seu próprio transceptor em SSB.
