Transmissor AM CB 5W

Transmissor 11m, 5w revista. Radioamadores e Faixa do cidadão.
Este é o desenho da placa dá época. Depois eu desmanchei o transmissor para fazer o transceptor de 50Mhz base na caixa que abrigava o de 11m, mais ainda tenho a placa.
Aqui está ele modifiquei modulador e transmissor tem 5w RF
                      Este com Mosfet não montei, vai ai como teste mais sei que funciona.
Publiquei este transmissor depois do receptor, em http://projetosetransceptores.blogspot.com.br/2012/12/receptor-px-cb-superheterodino-4fis.html para que vocês possam baixar os esquemas sem trabalho e poder assim associar os dois em um só fazendo um transceptor de PX em AM que dá para você fazer até comunicação a longa distância, dependendo da sua antena, e se o montador tiver QSJ grana, poderá comprar na Santa Efigênia em São Paulo cristais e uma chave de varias posições e fazer um mine PX, com os canais que quiser, lembre-se do PTT e da caixa. Há para quem não tem prefixo, melhor retirar seu prefixo PX na ANATEL, é fácil e rápido, você só paga por ano, ou poderá pesquisar direto na página da ANATEL.  Sobre o Projeto: eu como de costume nunca me contento com esquemas de revistas, sempre quero mexer ou acrescentar algo, colocar mais tecnologia, nesse não foi diferente, o autor descreve que esse  transmissor tem 5w RF, eu então acrescentei mais um estágio pré de RF, e coloquei os transistores potentes, para ter ideia só com o oscilador ligado, pois eu desligava S2 para sintonizar o receptorzinho no canal 14, e um dia o meu amigo Veridiano que mora a cerca de 2km de distancia me ouviu e eu conseguia falar com ele só com o oscilador ligado em +b, não sei como a modulação passava pois eu coloquei a chave S2 na linha de alimentação + desligando os outros estágios de potência,  minha antena era uma direcional de 4 elementos Yagi fabricada por mim e ROE 1,1 em 27Mhz, o modulador tem potência suficiente para dá uma boa modulação em torno de 100% e uma potencia de AF de 3,5W com TDA 2002, melhor usar o TDA 2003 tem mais potência. o áudio não fica muito expansivo apesar de ser um eletreto como microfone, se quiser coloque mais um transistor amplificando o eletreto, esse mesmo modulador servirá no receptor caso queira montar juntos. Bem está ai eu Fiz muitos DXs com este transmissor quando eu fiquei sem PX, eu quebrava o galho e quase minguem sabia que eu estava modulando com um transmissor caseiro, eu dizia que era um walkie talkie que eu liguei na antena do PX, alguns diziam que eu estava modulando com um cobra 148GTL devido a boa modulação, quem gosta de AM ai está, espero que gostem. Muito Obrigado.

quinta-feira, 13 de dezembro de 2012

Receptor PX CB Superheteródino 4Fis Atualizado

Desenho Placa do Receptor PX, montado em uma caixinha de rádio AM/FM Portátil. O Protótipo que eu fiz muitos DXS e QSOS, eu não achei em minhas sucatas, por isso a  demora de publica-los.
FOTOS ATUALIZADAS EM 30/07/2013, PROTÓTIPO PORTÁTIL SIMPLES CB.
Aqui tem o esquema do transmissor.
Um receptor semelhante muito bem trabalhado montado pelo Sr. Aloysio em:
Achei o sumido, era com esse receptorzinho fabricado por mim ainda engatinhando na eletrônica que eu escultava a faixa de 11 metros ou CB cite band, e transmitia com o TX já publicado aqui, só com um cristal de 27.125 Mhz, canal 14, isso foi no ano de 1992, quando vendi meu rádio e fiquei louco para falar, fiz muitos DX com ele.

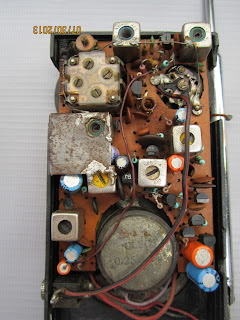

Vejam esta blindagem na bobina de núcleo amarelo envolve todo oscilador local, blindei por cima e por baixo, mais mesmo assim o oscilador se desloca de frequência em alguns minutos ligado.
Vejam a parte de AM do variável está aterrado junto com ás bobinas e blindagem oscilador.
.
Veja como é meio artesanal foi a primeira montagem complicada e difícil, pois eu era meu próprio professor, e já era ousado pois projetei mais uma FI alem do esquema original da motorádio. está velho mais ainda funciona perfeitamente.
Aqui o desenho 06-02-1992 placa do receptorzinho, eu aprendi sozinho, até hoje faço assim.

Esquema atualizado e com chave: local distante. de RX.
Este Esquema é o mesmo, só acrescentei  o squelch, não o montei
Devido ao grande número de acessos, resolvi desenhar o esquema desse receptorzinho já publicado em 03 de agosto de 2012, como Receptor de PX Super Heteródino. Resolvi atualizar em relação ao já publicado, o segundo esquema desenhei um squelch, silenciador de áudio, retirei no blog Antena Zero, ao mesmo quero agradecer e parabenizar pelo blog. Eu não fiz a montagem com squelch, melhor montar como teste, vejam que nesses esquemas e nos de transceptores de 50Mhz  e Walkie Talkie 50Mhz, já publicado aqui no blog, tem esse mesmo circuito de antena misturador, e oscilador mudando apenas os capacitores ligados em bobinas e ás mesmas. Em uma antena Yage de 4 elementos que eu fiz, esse receptorzinho copiava tudo que o PX profissional, eu fiz muitos DX no canal 14 pois o transmissor só tinha o cristal de 27.125Mhz que era do velho Walkie Talkie Roadstar, já publicado aqui em 14 de Agosto de 2012. E com pilha 6V, e sua antena pequena de aproximadamente 50cm eu corujava todos da cite, e outras regiões, quase todas ás noites eu saia com ele, Bem o receptor tem boa sensibilidade, e seletividade devido ás 4 Fis, mais se o montador quiser estreitar mais a faixa de recepção poderá adicionar um filtro de 455Khz  no secundário da  primeira FI, como esta no esquema do Transceptor 50Mhz AM Base, publicado em 30 de Novembro de 2012,http://projetosetransceptores.blogspot.com.br/2012/11/esquemas-continuacao-walkie-talkie.html mais o oscilador terá de ser bem blindado, e com capacitores styroflex para que não fique saindo de frequência quando você estiver corujando ou modulando. Bem está ai muito obrigado, espero que gostem vale a pena montar, e depois eu vou publicar o transmissor de 11 metros, podendo o montador fazer um transceptor de 11 metros, eu fiz separados na época, pois não tinha ideia de fazer o transmissor, e já tinha feito o receptor, está ai espero que gostem e pode fazer perguntas se tiverem dúvidas em quaisquer esquemas publicado.

segunda-feira, 10 de dezembro de 2012

Roger Beep 148GTL Atualizado

Esse esquema é o mesmo já publicado 3/09/2012, atualizai e outra versão relê.
Atualizado em 05-08-2015.
Versões com relé e reed switch, sem estalos no auto falante ao soltar chave TX RX PTT.
A versão com relé 12 volts também é aprovado e bom, porem a placa fica bem maior dentro rádio, melhor colocar um rele pequeno simples on off para que fique a montagem pequena, alguns relés de 24 volts funcionam, mais façam o teste em 8 volts antes de colocar o relé.
O som do roger beep é semelhante ao Cobra 148 GTL DX
para mudar o som do beep troque os 3 capacitores ligados a base e coletor de Q1.
Versão com reed switch caseiro, se colocar um reed switch de telefone de 700 ohms da foto abaixo, baixar o valor de *R2 para 100 ou 150 ohms.
Foto: Reed Switch com bobina de 700 Ohms, em telefone sem fio base, já pronto para nosso roger beep, a esquerda da foto vejam os dois terminais da bobina, nas extremidades os terminais do reed.
Foto abaixo: são cinco reed switch simples on off, para nosso roger beep cubra o reed switch com um canudinho de refrigerante, fita crepe ou isolante do mesmo tamanho, e enrole varias espiras de fio pode ser 34 ou 36 AWG, deixe com 300 ohms ou 500 ohms, fixe o começo e fim dos enrolamentos em pedaço de fio rígido fino, com a fita fixe eles no próprio corpo do reed de um lado e do outro lado. pronto está feito nosso relé com reed switch bem sensível para nosso projeto roger beep.
                                                                     Imagem da net.
