BLOG LOCAL: ALAGOINHAS, BAHIA BRASIL.

sexta-feira, 2 de junho de 2017

Compras do ebay

Pessoal tenho que ser justo. Nosso blog é também para informar o que é bom ou ruim na nossa área de eletrônica, e compras de componentes é o que precisamos para nossos projetos. Publiquei no dia 18-04-2017 em http://projetosetransceptores.blogspot.com.br/2017/04/cuidado-nao-compre-no-ebayvoce-pode-ser.html, quero informar a vocês o desfecho deste caso, eu encerrei a reclamação no ebay e conseguir abrir uma disputa no PayPal depois de alguns dias o PayPal mandou um e-mail avisando que eu tinha recebido o reembolso do item, cadastrei minha conta e recebi diretamente na conta bancária. Vamos ás compras realizadas: Felizmente dei sorte com um vendedor rápido jk_parts em uma das três (3) compras feita no mesmo dia no ebay, foram  feitas dia 13 de Março de 2017, uma chegou dia 15 Maio 2017, 63 dias o prazo era de receber até dia 05 Maio 2017 chegou 10 dias depois, recebi mais rápido que alguns colegas de São Paulo, foram ao todo 5 itens em 3 vendedores no mesmo dia, até hoje só tinha recebido esta com os dois itens do mesmo vendedor jk_parts. Abrir duas solicitações dia 01-06-2017 para os dois vendedores:  worldchips e ywj4566  o último sem dar resposta estornou dia 02-06-2017 o valor pago do item a ser devolvido pela mesma forma de pagamento, o vendedor wordchips mandou um mensagem confirmando meu endereço e telefone e informou ser a empresa de entrega do Brasil, respondi que iria aguardar. Hoje 06-06-2017 pela manhã mandei outra mensagem para o vendedor worldchips. Logo depois que enviei a mensagem ao vendedor wordchips minutos depois recebi os dois envelopes que faltavam, fui logo mandar uma mensagem ao vendedor ywj4566 que eu havia recebido o item, e para ele cancelar o estorno, mandei uma mensagem ao ebay que dava erro ao enviar, enviei uma ao vendedor wordchips e que já havia recebido o item e cancelei a solicitação no ebay. Sobre a compra que chegou primeiro: vendedor: jk_parts. envelope e de papal grosso mas pode ser violado pois basta puxar devagar na borda que a cola vai liberando um papel do outro aos poucos. Vejam na foto 3 que eu rasguei a boca do envelope, mas se eu quisesse abriria bem devagarzinho e ficaria intacto pronto para fechar novamente pois o adesivo e autocolante. Os componentes chegaram perfeitos e tudo ok.
Estas 3 fotos abaixo é o envelope com os componentes vendedor jk_parts..
Verso do envelope.
Vejam não há selo de lacre ao fechar o envelope.
Aqui abertura do envelope e os componentes enviados corretamente tudo ok.
Olhe que ao abrir foi rasgado, talvez o mesmo seria se alguém violasse.
Abaixo os dois envelopes que chegaram hoje 06-06-2017, para minha felicidade recebi todas ás compras realizada no ebay dia 13 de Março de 2017.
 Foto abaixo envelope vendedor: ywj4566.
No dia 06-06-2017, enviei um e-mail ao vendedor que me passou a conta do PayPal eu então fiz o pagamento, e agradeci ao fornecedor.
 Foto abaixo vendedor: worldchips.
 Abaixo verso dos envelopes.
Detalhe do lacre anti violação verso envelope vendedor: ywj4566.

Detalhe envelope de plastico e lacrado vendedor: worldchips.
Vejam como o envelope ficou todo danificado com a abertura.
Abaixo os itens são 10 chaves on off on, estão tudo certo.
Envelope de plastico não tem como não danifica-lo ao abrir.
Abaixo foto do PLL cobra 148 gtl MB 8719 original da fujitsu, vendedor: worldchips.
Fiquei com medo de ser remarcado ou falso, mas é idêntico aos originais.
por isso a razão de só comprar um, que azar em.
Resumo: Foram ás primeiras compras que realizei pela WEB e no ebay, o episódio do vendedor que me enganou em 17 Janeiro deste ano foi resolvido pelo PayPal como já comentei, agora já entendo cada vendedor envia seus pedidos separados. São duas empresas idôneas e serias, quero aqui deixar meus agradecimentos ao PayPal, ebay, e aos vendedores: jk_parts, worldchips, ywj4566, que enviaram corretamente todos os itens que comprei, espero que continuem assim pois farei mais compras e estarei relatando e postando aqui tudo que for correto ou incorreto para que os seguidores deste blog fiquem sabendo. Cuidado: fazer compras de valor elevado poderá ser taxado pela fiscalização no Brasil, compras com valor pequeno estão livre de impostos. pesquise antes e boas compras em componentes com preços realmente baixo direto da Ásia.
Espero que esta postagem venha a somar em suas experiências e que vocês tenham sorte como tive nas compras, este é um relato e postagem de minha parte o que me aconteceu.
Obrigado.
Waldir Cardoso.



quarta-feira, 31 de maio de 2017

Transverter de 27 e 28 Mhz para 144 Mhz Italiano CQ Elettronica 1978.

Esquema original transverter publicado revista Italiana CQ Elettronica de 1978 projeto Andrea Casíne 14SJX. Para faixa dos 2 metros e para rádios 10 metros, o circuito é já conhecido em transverter 2m publicado aqui no blog. Rápido comentário do circuito: Temos na recepção entrada de antena 144 a 144,5 Mhz, L1 em ​​conjunto com os trimmer  fôrma o filtro BPF, entra em "G1" BF 905 mosfet de porta dupla que amplifica esta sinal de entrada 144 Mhz e sai no "D" sintoniza L2 e os trimmer 30pf e entrega ao TM1 misturador Mixer, TM1 recebe os sinais de 115,5 resultado do terceiro harmônico do oscilador local (VXO) controlado por um cristal de 38,5 Mhz, o sinal misturado é entregue diretamente a L3 que entrega a sua diferença sintonizado 144 Mhz ao "G1" do segundo circuito mosfet Amplificando e saindo no "D"a saída FI de 28,5 Mhz. sintonizada em L5, L6. Em transmissão o TM1, Mixer ou misturador, recebe o sinal de 115,5 Mhz do oscilador local, e a frequência de 28,5 Mhz vindo do rádio pelo atenuador de carga formado por um resistor de 56R 2W, um resistor 1k, e outro resistor de 56R para negativo, TM1 entrega o sinal a soma é sintonizada por L11 em 144 Mhz entra em um capacitor de 1kpf ou 1n na porta "G" mosfet de porta dupla 40673 amplificando e saindo em "D" para os próximos estágios buffer, driver, PA, LPF e saída de ANT. Na minha opinião, que me perdoe o autor (a) do projeto mas esta faltando muito para funcionar, nem uma simples chave de on off em + Vcc, não tem chave TX RX, falta de ligação + Vcc, para o iniciante montador é muito difícil só ver uma foto bonita do protótipo mas o esquema completo em página inteira não foi desenhado na revista. Eu tomei a liberdade de modificar como sempre faço desde menino em desenhos que olhava em revistas da época, por faltar maiores explicações de circuitos, eu redesenhava para mim. Desta maneira há dificuldade para o iniciante e desencoraja-o em montar um circuito de revista, eu desenhei dez (10) esquemas originais E modificados por mim com base em outros esquemas reuni o que podemos fazer para termos se não ótimo, mas um bom transverter para podermos modular na faixa de 2 metros com nosso famoso cobra 148 gtl, claro que desenhar um circuito não é o mesmo que montar, na pratica nós deparamos com vários fatores, isso poderá implicar no bom funcionamento do circuito em recepção como transmissão, eu sempre alerto sobre isso, e escrevo na teoria e uma situação e na prática é outro, podemos alcançar com transistores ou mosfet potencias TX entre 3 a 12 W RF, tudo dependente dos transistores empregado nos circuitos, alimentação de 12 ou 13,8 Vcc faz diferença, com uma boa antena direcional 12 Metros altura, ou unidirecional duas vezes cinco oitavo de onda, ou 4 vezes cinco oitavo de onda, em SSB em condições topográficas e dependendo da região aqui no Brasil, poderemos fazer contato com estações num raio de 40 a 100 Km de distância ou mais de base Para Base.
Leiam toda matéria da revista, ela pode ser baixada em: http://www.introni.it/pdf/CQ%20elettronica%201978_02.pdf

Esquemas originais em zoom.
1-Esquema original inteiro.
2-O esquema está original só fiz ás ligações + Vcc.
3-O esquema está original porem desenhei o mixer ou misturador TM1 que podemos confeccionar com diodos 1N4148 ou 1N60, ferrites do tipo focinho de porco pequeno encontrado em balun antena de TV tipo tescopica para VHF, UHF ou encontrado em cima da caixa metálica Varicap em TV Phillips antiga, ou toróides com boa permeabilidade para VHF, mais informações abaixo na foto DBM.
4-Nesta versão do nosso transverter 2m externo temos na entrada de RF do CB (PX) 27 Mhz um atenuador com 4 resistores de 220R blindado em uma caixinha feita de chapa fina e aterrada para negativo do transverter, podemos montar outros atenuadores para carga de 50 Ohms, melhor blindar pois evitará eventuais interferências de 27 Mhz no circuito, use cabo coaxial 50 Ohms o mais curto possível. Substituir o misturador a diodos TM1 entre os dois mosfet no receptor, e também na entrada das transmissões para os transmissores, ligamos diretamente nos circuitos dos mosfet, funciona muito bem para o papel de Mixer, porem o circuito perde um pouco a sua amplificação pois oMosfet está exercendo as duas funções, misturador e amplificador de sinal, mas nada que venha ser prejudicial ao nosso circuito, e ainda economizamos espaço em nosso PCI, sem falar da dor de cabeça para encontrar os núcleos de ferrites FB-801-43 ou outros Para alta frequências acima citado. O transmissor esta praticamente original, substituímos três transistores, queremos aproximadamente 5W RF, o mosfet porta dupla 40673 por BF 961, BF 981, BF 982 entre outros, o BF 173 por 2N 2219, 2N 4427, ou 2N 3866, no driver 2N 4427 ou 2N 3866 por MRF 237, no PA BLY 87, por 2N 3553, 2SC 1971, 2N 6081 ou mosfet RD15HVF1, se quiser menor potência coloque no PA MRF 237, e siga o 4-esquema deve ficar em torno de 2,5 a 3W RF , Para quem não quer muito potencia de RF.

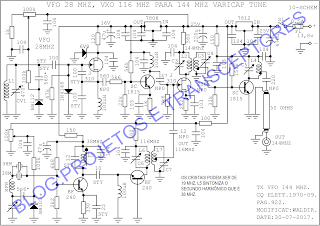

5-Trocamos o oscilador local (VXO) com cristais de 19,5 e 20 Mhz selecionado por uma chave S1, este oscilador (VXO) copiei de um outro transverter já publicado aqui no blog em: http://projetosetransceptores.blogspot.com .br / 2015/07 / transverter-11m-2m-am-fm-ssb-interno-e.html. Os indutores e bobinas sem suas características aqui no esquema (VXO) será preciso ler a página de origem do blog, para ás demais dos circuitos estão nas páginas da revista.
6-Neste esquema trocamos o (VXO) este original já testado e aprovado por PY2 OHH Miguel da página do carcará VHF do Ararinha 2m, http://py2ohh.w2c.com.br/trx/carcara2m/carcara2m.htm  a frequência do original e Para 134 Mhz a 135,1 Mhz, dois cristais de 16.934 Mhz de telefone sem fio, vejam que o primeiro transistor L7 multiplicou quatro vezes essa freqüência ficando em aproximadamente 33.868 Mhz depois não segundo transistor essa freqüência é multiplicada 2 vezes L8 vai para aproximadamente 135.470 Mhz veja que a freqüência do cristal foi multiplicada no oitavo harmônico, uma variação do oscilador 16.934 cristais para 16.750 Mhz, uma diferença de -184 Khz resulta 134 Mhz final dar-se que podemos variar o oscilador primeiro com o indutor ligado nos cristais e os capacitores trimmer e variável dezenas de Khz, o resultado é uma frequência final das vezes oito. Bem então adaptei este VXO com apenas um cristal que pode ser de 19,5 a 20 Mhz, dependendo da frequência que se deseja operar, podemos adicionar um indutor entre o cristal e trimmer, para outros cristais o calculo pode ser feito no sexto harmônico ou outros, seu resultado mais 27 Mhz deverá ficar entre 144 a 148 Mhz. Vejam o calculo com cristal de 20 Mhz que é multiplicado por 2 (dois) que igual a 40 Mhz depois multiplicado por 3 (três) igual a 120 Mhz, mais a frequência do rádio CB 27 Mhz igual a 147 Mhz, variando de frequência no seletor de canais do rádio, vejam que eu modifiquei os indutores, em L7 aumentando de 8 para aproximadamente 12 espiras pois queremos sintonizar o segundo harmônico 40 Mhz, nas demais bobinas foi adicionado mais ou menos 2 espiras, pois queremos sintonizar o terceiro harmônico por volta dos 120 Mhz, talvez precise um fio mais fino 26 ou 27 AWG, em L7, L8, L9, L10, troque os trimmer ligados nos colletores dos transistores para 40 a 45pf e ajuste, talvez não precise a troca dos fios, outros cristais podem ser aproveitados de sucatas mas o cálculo serrá para frequência de 2m de 144 a 148 Mhz aqui no Brasil. Cuidado para não sair para fóruns da faixa acima e abaixo para entregas das empresas, prefeituras e outras usas para comunicações.
7-Versão externa do transverter com potência de transmissão de aproximadamente 10W RF, usar o mosfet RD15HVF1 da Mitsubishi, este mosfet pode chegar a 15 W e vai tranqüilo a UHF, na versão do transverter podemos usar também o transistor 2N 6081, para aproximadamente 10W RF, vale lembrar que você deve ter uma fonte de alimentação estabilizada bem filtrada e tensão de 13,5 ou 13,8 Vcc com 4 a 5 amperes.
8-No esquema abaixo na versão do transverter interno 148 gtl com o PA RF mosfet RD15HVF1 da Mitsubishi, o mesmo pode ser usado nas freqüências ainda mais elevada UHF 400 Mhz, e pode chegar a 15 W RF com 12,5 Vcc em 175 Mhz, vejam o folha de dados:http://www.mitsubishielectric-mesh.com/products/pdf/rd15hvf1.pdfos mosfet precisam de tensão em seu gate que juntamente a RF temos o valor final em RF, podemos começar a regular o trimpot ligado no resistor de 330R no gate a tensão de 3,1 Vcc, essa tensão é medida no gate, poderá ser maior que 4,0 Vcc, observe a potencia e aquecimento, se poder observe a corrente. Bem pessoal o Mosfet é muito melhor que o transistor, só que eu fazendo uma pesquisa de preço fora do Brasil em lojas como ebay e outras achei de US $ 2,99 não sei se é original, e US $ 7,89 segundo a publicação é original verdadeiro Mitsubishi, ainda assim muito mais barato que o transistor 2N 6081 que chega mais US $ 22,50. Como atenuador de entrada dos 27 Mhz temos um capacitor de 47pf que e soldado na trilha de C 157 na base do TR 38, L 44 já entrega a freqüência de 27 Mhz pronta para ser injetada no nosso transverter, colocamos um capacitor antes do cabo coaxial de 47 pf, para que o circuito LC L 44 e C 203 não tenha tanta alteração de capacitância, com o pedaço de cabo coaxial ligado primeiro o sinal de saída do (PX) CB cai um pouco há alteração e não queremos que o nosso 148 gtl perca a boa qualidade de áudio e sinal, o capacitor poderá variar de 22 pf a 100 pf, melhor fazer testes para ver como fica o áudio e sinal com o rádio original em 11 metros, ainda temos no transverter antes da porta G1 do mosfet misturador um trimpot de 2k2 que regula a dosagem de RF que entra para a porta G1 e um resistor R1 de 5k6 ligado a negativo, este resistor poderá ser entre 3k3 a 15k depende da regulagem de entrada RF do trimpot.
9-Este esquema interno transverter 148 gtl, temos a versão com 10 W* RF TX com o transistor 2N 6081, este transistor pode chegar 15W RF a 175 Mhz com 12,5 Vcc segundo folha de dados: http://pdf.datasheetcatalog.com/datasheets2/28/2858671.pdf  porem não vamos obter esta potência aqui, iremos aproximar aos 8 ou 10 W RF, para que pudéssemos alcançar quase esta potência de 15 W RF teríamos que ter mais um estágio de amplificação driver elevando a excitação e corrente na sua base para termos alguns 3 ou 4 W RF e  aproximando-se 13W RF, este transistor é muito usado em rádios VHF antigos de 40 W RF de 1980 que podemos encontrar facilmente em sucatas em alguns rádios VHF Ele e usado no driver de alguns rádios VHF de 15 a 25 W RF.
10-Este esquema com opção para chave simples on off e relé 12 v, internamente no cobra 148 gtl praticamente é o mesmo circuito do transverter vamos comentar abaixo, só foi retirado o TIP 32, que faz comutação da linha +B Vcc, o BC 547 e seus componentes que fazem a chave eletrônica on off, foi acrescentado um relé (miniatura) ou pequeno acionado por outra pequena chave on off na comutação +B Vcc vindo de + C172.
11-Chave eletrônica on off +B Vcc transistorizada elaborada por mim, os transverter interno nos 148 gtl aqui no blog não tem este circuito, este circuito eu acho o melhor sem relé já que vai furar o fundo do rádio próximo a ANT. SO239 para colocar uma simples chave on off miniatura na versão com relé, então podemos colocar uma chave dupla de dois contatos que fará o papel do relé e fica bem próximo a saída de ANT. SO239, e ganharemos mais espaço na PCI do transverter. Rápida explicação: Ao acionar a chave CH1 para 2M, entra em funcionamento todo transverter, e fica desligado toda parte de Drive e PA do CB (PX). Entra em CH1A vindo F2 a modulação em AM com aproximadamente 5,6 volts, e em SSB aproximadamente 13,8 volts, selecionada pela chave S403-2 em LSB, AM, USB, estas tensões alimenta o PA final RF, em AM 5,6v com a modulação já pronta vindo de TR 41, porem temos menor potencia de RF final, já em SSB temos a tensão de 13,8v alimentando diretamente o PA final RF, temos maior potencia do PA final RF. Descrição do circuito chave eletrônica on off +B Vcc. Estas duas tensões vindo CH1A também são injetadas em um diodo zener de 4,7 volts e através do resistor de 2k2 entra na base do BC 547, ou BC 338, com uma (diferença de potencial) positivo este transistor conduz seu coletor e emissor para negativo, assim o TIP 32 ou BD 140 terá sua base uma (diferença de potencial) negativo e conduzirá também seu emissor e coletor, ligando +Vcc de C 172 13,8v alimentando todo transverter, com a chave desligada o TIP 32 estará inoperante com seu resistor de base e emissor de 10k em uma (diferença de potencial) positivo não deixando o mesmo conduzir a tensão para seu coletor, por sua vez o BC 547 também esta inoperante com sua base com (diferença de potencial) negativo com resistor de 4k7. No outro contato da chave CH1B temos a entrada e saída de ANT. no centro da chave é ligado antena no conector SO239 do rádio original, na posição 11M temos ligado a saída normal do 148 gtl da saída de RF da PCI, na posição 2M temos ligado a saída RF do transverter.
12- Nesta versão usaremos a simples chave on off miniatura no fundo do rádio, ligando + C 172 +Vcc 13,8v para o transverter e um pequeno relé 12v duplo contato, este liga a saída e entrada de antena de 2 metros e 11 metros, também liga a modulação em AM 5,6v e tensão de 13,8v em SSB alimentando o PA final RF, temos que colocar o relé o mais próximo ao conector de antena do rádio SO239 ou se for na mesma PCI seja ligado através de cabo coaxial o mais curto possível, como está no esquema, eu não sei o que é mais barato ou ocupa menos espaço na PCI, vai depender do desenho feito do circuito da chave eletrônica pois é mais dois transistores nesta versão, enquanto ao relé por ser pequeno é mesmo que um pouco mais caro deve ocupar menor espaço, sim porque o montador deve desenhar a mão ou em programa de PC uma PCI pequena para ser abrigada todo circuito dentro do 148 gtl, cuidado com o auto falante saiba que ele ocupa uma boa parte do meio do rádio, e você terá de fixar a PCI sobre ás bobinas L45, L46, L47, L48, da parte do mix TX do CI 5, lembre-se de blindar toda PCI por baixo e coloque um isolante grosso para que a PCI do transverter fique bem isolado das bobinas L45, a L48, seria melhor blindar toda parte de TX por cima também, para que não haja interferências nas bobinas abaixo sintonizadas em 34 Mhz L48, 7,8 Mhz, L47, eu já tive problemas em não blindar a PCI por baixo ao fechar o rádio, o comportamento do rádio e do transverter mudava modulação em SSB ficava ruim ou roca, isso em transverter para 40 metros, talvez este em 2 metros seja mais rigoroso ainda por se tratar de alta freqüência VHF.
Chave eletrônica TX, RX acionada com PTT: Cobra 148 gtl PTT 4 pinos ligue no pino 3, PTT 5 pinos ligue no pino 5, ligue diretamente em J 404 Mike Socket. Esta chave é semelhante a já explicada on off, tem os mesmos transistores PNP, NPN, com PTT livre temos o BC 338 com (diferença de potencial) positivo na sua base com resistor de 10k para coletor, fazendo a alimentação +B Vcc sair no seu coletor para alimentar o circuito RX, neste modo o BD 140 está inoperante sua base também com (diferença de potencial) positivo essa tensão vem da base do BC 338 passa pelo 1N4148 e resistor 390R na base do BD 140, quando acionado (apertar) PTT, acontece o inverso agora na base dos transistores a (diferença de potencial) passa a ser negativo fazendo o BD 140 conduzir +B Vcc TX em seu coletor, e o BC 338 com sua base com (diferença de potencial) negativo fica inoperante, desligando a alimentação de RX de seu coletor. Desculpa não sou muito bom em explicação.
Simples chave TX RX acionada com PTT usada no nosso transverter.
Existem outros esquemas que funcionam muito bem.
Simples fonte de 13,5 Vcc 2 Amp. Transverter externo 5W.
Simples fonte de alimentação 12,5 Vcc 1 Amp. Para transverter versão original revista.
Mini-chave usada no fundo do cobra 148 gtl, versão com relé.
Referencia nos esquemas CH.
Esta foto é 3 pinos on on, mas poderá ser a simples 2 pinos on off.
Mini chave de 4 contatos 6 pinos, usado na versão transverter 148 gtl chave eletrônica.
Referencia nos esquemas CH1.
Mini relé 4 contatos 8 pinos 12 volts no nosso transverter interno e externo.
 Referencia nos esquemas RL1.
Já publicquei aqui no blog o procedimento para realizar ás ligações interna no cobra 148 gtl vejam: http://projetosetransceptores.blogspot.com.br/2015/07/transverter-11m-2m-am-fm-ssb-interno-e. Html  não importa a frequência de operação, serão sempre estas ligações no nosso transverter aqui publicado.
Abaixo como realizar ás ligações do transverter no cobra 148 gtl.
Pessoal para ficar mais fácil atualizei os esquemas e  as ligações no cobra 148 gtl.
Atualizado para transverter 2 metros, 03-06-17.
Abaixo foto de capacitores ajustáveis trimmer, os pequenos servem para nosso transverter.
Foto origem WEB.
Foto mixer que pode ser usado em nosso transverter 2 metros. Os núcleos chamados de focinho de porco disponível na caixinha de balun da antena telescópica TV, aquelas tipo "V" em cima da TV. São muito vendidas em casas de importação de um real R$ 1,00 aqui no Brasil. DBM: http://www.intio.or.jp/jf10zl/dbmhow.htm

Eu espero que os senhores montantes ou montadoras principiantes ou experientes em montagem gostem deste projeto, ás modificações por mim desenhado podem ser alterado para melhor desempenho do projeto, tem montadores que gostem de montagens mais difíceis e desafiadora, assim adquirem mais experiências e macetes, Já outros só querem montar o que é desenhado no esquema e ainda quer mais fácil. Para os mais corajosos e que gosta de melhorias, poderão adicionar um filtro BPF mais estreito sua banda passante com melhor atenuação, ou com um mosfet amplificado o sinal de ANT, podemos substituir o filtro LPF saída RF PA por um com dois ou três indutores de meia onda de 5 ou 7 elementos, melhorando atenuação, vejam nesta página mais sobre o assunto  http://py2ohh.w2c.com.br/util/pa/calculopi.htm  e no blog do Picco:  Https: // Blogdopicco.blogspot.com.br/2010/11/filtros-parte-ii.html  Pesquise sobre os filtros LPF para VHF. Pessoal, a tradução para o inglês, pelo google tradutor não está dando certo, e os textos em português saiam com nomes diferentes que eu tenho escrito e letras maiúsculas onde não se coloca, de repente o inglês ficava em português todo modificado, resolvi retirar a tradução, mesmo assim nos textos em português foi alterado, eu estou atualizando os textos em português, também a tradução ocupa muito espaço. Para traduzir textos no blog tem no lado direito em cima das publicações o tradutor ou use o navegador google chrome. Peço desculpas, e estou revisando e atualizando as palavras que foram deformadas ou alteradas, minhas desculpas aos irmãos de outros países que falam a língua inglesa, o nosso objetivo é melhorar cada dia mais o nosso blog para que vocês entendam com facilidade o que estou explicando. Por favor se me criticaram com ás palavras erradas nos textos volto a dizer que foi o tradutor que no próprio texto em português e inglês fez tradução das duas línguas, eu não sabia disso e tive que reescrever todos os textos, já esta atualizado 03-06-2017. Grato:
Waldir Cardoso.


terça-feira, 18 de abril de 2017

ebay cuidado não compre no ebay,você pode ser enganado.

Leiam tudo é muito importante para quem quer comprar no ebay vocês vão se arrepender.
Click em: http://projetosetransceptores.blogspot.com.br/2017/06/compras-do-ebay.html e vejam ás fotos de outras compras e o desfecho deste caso.
Cuidado amigos: tenha muita cautela ao ver um produto em promoção no ebay, e não pense que o vendedor tem 98% de aprovação isso quer dizer que você vai receber seu produto. Eu nunca comprei nada pela WEB, até que ano passado me registrei no ebay, comecei a visitar e ver os produtos, me interessei nos Walkie Talkie, no dia 16-01-2017 vi um par com preço bem abaixo do normal e frete grátis, visualizei a aprovação do vendedor, li tudo certinho, fiquei com a pulga atras da orelha, mas mesmo assim resolvi comprar, o item foi um par de Walkie Talkie Baofeng BF888s UHF 5W, o preco era US$ 6,19, quando o preço normal é de mais ou menos US$ 29,00. achei muito barato mas resolvi arriscar, fui enganado como pensava, o vendedor não passou o número para rastrear, e nem a data de entrega. como a propaganda do ebay sobre a garantia é destaque nas suas páginas, fiquei tranquilo, engano meu depois de mais de dois meses enviei um e-mail ao vendedor que não me respondeu e então começou minha novela que conto aqui. Abri uma solicitação ebay código (5131804416) dia 25-03-2017 18:31as número do caso 5131804416, na central de solução de problemas, com número do item (252726533956) comprei dia 17 de janeiro de 2017, vendedor xuefei9152. Quando abro ”Ajuda com solicitação ou caso” a resposta é “Parece que você não está comprando ou vendendo este item. Escolha outro item ou procure um número de item em Meu eBay”. Essa é a mensagem que tem ao lado da foto do produto, quando clico em “Solicitação ou caso” na Central de Solução de Problemas, a página que abre diz “As informações desse item comprado não estão mais disponíveis. Há vários motivos pelos quais essas informações não estão disponíveis. O motivo mais comum é que os detalhes do item não são gravados por mais de 90 dias.” Acho que o ebay esta equivocado, pois hoje 10-04-2017 faz 83 dias, e mesmo assim desde dia 25-03-2017 essa página exibia essa mesma mensagem, se eu clicar em “Fale conosco” é outro fracasso, tem que colocar o número do item ao digitar em inglês o texto pedindo que o ebay resolva o caso diretamente pois o vendedor não mais existe, ao clicar em enviar não envia e aparece uma mensagem “O numero dos itens não são válidos ou pertence a um item terminado”. Então pergunto quem dá o número aos item comprado no ebay. Em resumo: Como pode um vendedor usar o ebay para dar golpe em pessoas que compram produtos achando que vai levar vantagens pelo preço baixo e sem frete, como o ebay não aceita meu e-mail “Fale conosco” só com número do item, será que só eu tive esse problema com vendedor no ebay, e ainda o vendedor tinha 100% de Feedback positivoCom base em China, xuefei9152 é usuário do eBay desde 14 Nov 2015” em sua página no ebay ainda tem boa qualidade e entrega rápida 24-12-2016. Vejam vocês: http://feedback.ebay.com/ws/eBayISAPI.dll?ViewFeedback2&userid=xuefei9152&ftab=AllFeedback&myworld=true&rt=nc  Quem não acreditava que iria ser uma compra perfeita. Conseguir mandar um e-mail ao ebay hoje 10-04-2017 por volta das 21:31hs, tive que escolher outro assunto como “Erro ao pagar um produto” na mesma noite recebi um e-mail do Sr. Rodney, leiam traduzido pelo tradutor google charome “Olá Waldir,Um bom dia para você lá no Brasil! Obrigado por entrar em contato com o Serviço ao Cliente do eBay, meu nome é Rodney. Sinto muito por saber que você nunca recebeu seu item. Deixe-me ir em frente e rever tudo isso e ver quais são nossas opções. Waldir, verifiquei sua conta e vejo que você está se referindo ao, 2 x Baofeng BF-888S Walkie Talkie UHF 400-470MHZ 2-Way Rádio 16CH 5W de longo alcance (252726533956) que você comprou em 17 de janeiro de 2017. Waldir, infelizmente, este item foi comprado há muito tempo para ser coberto pela garantia eBay Money Back. Para ser elegível para um reembolso do seu preço de compra quando um item não chega, você deve abrir uma solicitação dentro de 30 dias da última estimativa de entrega fornecida para esse item.Eu sei que isso é frustrante, e pode ter havido uma razão válida para que você não fosse capaz de abrir um pedido antes que este tempo tivesse passado. No entanto, o eBay é obrigado a ditar um prazo para a apresentação dessas solicitações, e nós decidimos que 30 dias é justo para compradores e vendedores para a maioria dos casos. Neste ponto, eu recomendo que você abra uma disputa com o PayPal, já que o PayPal cobre compras por até 180 dias a partir da data do pagamento. Veja como abrir uma disputa: 1. Efetue login na sua conta do PayPal. 2. Role para baixo e vá para Centro de resolução. 3. Selecione Comunicar um problema. 4. Selecione Item Dispute e, em seguida, Continue. 5. Selecione Pesquisar ID de transação O histórico de transações será aberto em uma nova janela. 6. Selecione o ID da transação para a qual deseja abrir uma disputa. 7. Selecione Continuar. 8. Siga as instruções na tela. Para obter mais informações sobre a visita de proteção do PayPal: https://www.paypal.com/us/selfhelp/home Gostaria também altamente recomendável que você leia os requisitos para o eBay Money Back Guarantee no endereço abaixo. Se seguir estas políticas, estará coberto para todas as compras futuras. http://pages.ebay.com/help/policies/money-back-guarantee.htmlEstou certo de que esta informação é útil para obter o seu dinheiro de volta, e desejo-lhe tudo de bom no eBay no futuro. Obrigado por escolher o eBay, valorizamos o seu negócio. Tenha um bom dia! Atenciosamente, Rodney L. Serviço ao cliente do eBay” O conteúdo do e-mail foi copiado e colado na íntegra, e como vocês podem observar o ebay só se responsabiliza até 30 dias apos a última estimativa de entrega do produto pelo vendedor, ou seja depois disso eles lavam a mão, você que se acerte com o vendedor ou PayPal, no meu caso o vendedor nem deu estimativa de entrega, e eles sabem disso tá lá, onde está a propaganda enganosa que o ebay garante sua compra. Quero deixar bem claro que tentei de tuda maneira resolver esse problema com o ebay, o qual seus atendentes só faziam jogo de empurra para passar o tempo até dia 24-04-2017 que segundo eles vai expirar meu tempo de garantia, são várias informações desencontradas que não resolve seu problema, é aquela coisa, tá dando certo todo o planeta compra, então vamos fazer de qualquer maneira mesmo, estou com todos os e-mail salvos e esperando uma solução do ebay para reverter essa situação e esse mau entendido, quero aqui publicar futuramente que o ebay "resolveu" meu problema e poder elogiar essa grande empresa, mas por enquanto aguardo resposta e solução do ebay.

Read everything is very important for those who want to buy on ebay you will regret.
Beware of friends: Be very cautious when seeing a product on sale on ebay, and do not think that the seller has 98% approval that means you will receive your product. I never bought anything on the WEB, until last year I registered on ebay, I started to visit and see the products, I was interested in the Walkie Talkie, on 16-01-2017 I saw a couple with a price below normal and free shipping, I saw the approval of the seller, read everything right, I got the flea behind the ear, but even so I decided to buy, the item was a pair of Baofeng BF888s UHF 5W Walkie Talkie, the price was $ 6.19, when the normal price Is about $ 29.00. I found it very cheap but I decided to take the risk, I was deceived as I thought, the seller did not pass the number to track, nor the delivery date. As the eBay advertising about the guarantee is featured on its pages, I was calm, I deceived my mistake after more than two months I sent an email to the seller who did not answer me and then began my novel that I tell here. I opened an ebay request code (5131804416) on 03-25-2017 18: 31as case number 5131804416, in the troubleshooting center, with item number (252726533956) I bought January 17th, 2017, seller xuefei9152. When I open "Help with request or case" the answer is "It looks like you are not buying or selling this item. Choose another item or look for an item number on My eBay. " This is the message next to the product photo, when I click "Request or Case" in the Troubleshooting Center, the page that opens says "The information for this purchased item is no longer available. There are several reasons why this information is not available. The most common reason is that the item details are not recorded for more than 90 days. "I think that ebay is wrong, because today 10-04-2017 makes 83 days, and even so from 25-03-2017 this page If you click on "Contact us" is another failure, you have to put the number of the item when typing in English the text asking that ebay solve the case directly because the seller no longer exists, clicking on send no Sends and displays "The number of items are not valid or belongs to a finished item". So I ask who gives the number to the item purchased on ebay. In summary: How can a seller use ebay to give people who buy products thinking that they will take advantage of the low price and without shipping, since ebay does not accept my e-mail "Contact us" with only item number, it will be That only I had this problem with seller on ebay, and still the seller had 100% Positive Feedback "Based in China, xuefei9152 is eBay user since Nov 14, 2015" on his page on ebay still has good quality and fast delivery 24 -12-2016. See you: http://feedback.ebay.com/ws/eBayISAPI.dll?ViewFeedback2&userid=xuefei9152&ftab=AllFeedback&myworld=true&rt=nc Who did not believe it was going to be a perfect purchase. Being able to email ebay today 10-04-2017 around 9:31 PM, I had to choose another subject like "Error paying for a product" the same night I received an email from Mr. Rodney, read translated by Google charome translator "Hello Waldir, A good day for you there in Brazil! Thank you for contacting eBay Customer Service, my name is Rodney. I'm sorry to hear that you never received your item. Let me go ahead and review all of this and see what our options are. Waldir, I checked your account and see what you are referring to, 2 x Baofeng BF-888S Walkie Talkie UHF 400-470MHZ 2-way 16CH 5W Long Range Radio (252726533956) that you purchased on January 17, 2017. Waldir, Unfortunately, this item was purchased long ago to be covered by the eBay Money Back Guarantee. To be eligible for a refund of your purchase price when an item does not arrive, you must open a request within 30 days of the last delivery estimate provided for that item. I know this is frustrating, and there may have been a valid reason So you would not be able to open a request before this time had passed. However, eBay is bound to dictate a deadline for submitting such requests, and we have decided that 30 days is fair to buyers and sellers for most cases. At this point, I recommend that you open a dispute with PayPal, since PayPal covers purchases for up to 180 days from the date of payment. Here's how to open a dispute: 1. Log in to your PayPal account. 2. Scroll down and go to Resolution Center. 3. Select Report a problem. 4. Select Item Dispute, and then Continue. 5. Select Search Transaction ID The transaction history will open in a new window. 6. Select the ID of the transaction for which you want to open a dispute. Choose Continue. 8. Follow the on-screen instructions. For more information about PayPal's protection visit https://www.paypal.com/us/selfhelp/home I would also strongly recommend that you read the requirements for the eBay Money Back Guarantee at the address below. If you follow these policies, you will be covered for all future purchases. http://pages.ebay.com/help/policies/money-back-guarantee.html I am sure this information is useful for getting your money back, and I wish you all the best on eBay in the future. Thank you for choosing eBay, we value your business. Have a nice day! Sincerely, Rodney L. eBay Customer Service "The content of the e-mail has been copied and pasted in its entirety, and as you can see, ebay is only responsible for up to 30 days after the last estimate of delivery of the product by the seller, After that they wash the hand, you to settle with the seller or PayPal, in my case the seller did not give an estimate of delivery, and they know it is there, where is the misleading advertisement that ebay guarantees your purchase. I want to make it very clear that I have tried in every way to solve this problem with ebay, which its attendants only made push games to pass the time until 04-04-2017 that according to them will expire my warranty time, are several information mismatched That does not solve your problem, it's that thing, it's working all the planet buys, so let's do it anyway, I'm with all the email saved and waiting for an ebay solution to reverse this situation and this misunderstanding, I want Here to publish in the future that ebay "solved" my problem and be able to praise this great company, but for now I await ebay's response and solution.

Ararinha projeto 2 RTX SSB 25W* 40W* RF.

Pessoal mais esquemas baseado no Ararinha# PY2OHH em 40 metros, desenhei simples modificações que valem como testes. Breve resumo: Fizemos algumas alterações nos circuitos, nada de novo, só adicionamos o que já existe em outros esquemas,  RX: O sinal de antena entra no filtro passa baixas (LPF) passa pelo capacitor 150pF temos dois diodos 1N4148 que em TX liga o capacitor a negativo, em RX o sinal passa é vai ao capacitor de 82pF e mais um diodo 1N4148 que aterra alguns sinais de RF em TX ou estáticas em RX, o sinal  chega a base do amplificador RF 2N3904 ou BF 494 através do capacitor 100nF, este circuito tem o ganho ajustado pelo potenciômetro que pode ser de 1k, se optar pode colocar esse no painel frontal como RF gain, este mesmo circuito tem um controle automático de ganho (CAG) ou (AGC) que controla seu ganho através do sinal recebido em sua saída de áudio, a ligação do (AGC) no circuito amplificador de RF pelo esquema do Ararinha 6, http://py2ohh.w2c.com.br/trx/ararinha6/ararinha6.htm o coletor do 2N3904 ou 2N2222 é ligado no centro indutor  tiróide saída para filtro passa banda (BPF), no final desta mesma página Ararinha 6 tem outro circuito (AGC) é ligado na entrada do indutor +RX o resistor de 100R é alterado para 2k2, melhor fazer testes onde atua melhor, continuando circuito o filtro passa banda (BPF) poderá ser com formas tiróides de lâmpadas (eletrônica) ou econômica AL>1000 ou FT 37-43, se preferir com fôrmas toko de 10mm, poderá ter  trimmer com capacitores fixo, se quiser alargar mais a banda passante do (BPF) coloque outro capacitor de valor maior que 5,6pF até 8,2pF que fica em série T1, T2, a comutação do filtro BPF é feito com dois diodos 1N4148, para RX e TX, o filtro a cristal ladder tem a comutação RX e TX com 4 diodos 1N4148, o emprego de diodos como chave de comutação ligando circuitos simplifica muito o circuito, no amplificador de  áudio LM386 adicionamos um transistor 2N3904  ligado ao +TX que satura e o som entra em mute, ou mudo, porém a alimentação +RTX não é desligada do pino 6, se optar em ligar a alimentação +RX, não precisa colocar o 2N3904 está ligado coletor na entrada potenciômetro volume, nem os resistores ligado no +TX e cap. eletrolítico 2,2u no pino 2 LM386 como está esquema Ararinha projeto 1, enquanto a chave eletrônica de +RX, +TX, foi feita com dois transistor de potencia PNP e NPN, outros como BD 135-10 BD 140-10, ou TIP 31, TIP 32, nada de novo, essa chave eletrônica é aplicada em muitos projetos de transceptores inclusive VHF, no módulo misturador temos o VFO que retiramos o diodo varicap e adicionamos um 2N 3904 são usados base e coletor, para quem tem como adquirir um DDS e para quem sabe telegrafia poderá adicionar o oscilador de CW, vocês podem ver na página do Ararinha 6. Sempre escrevo que para montar e ter êxito em alguns projetos de transceptores devemos ter um pouco de experiência em RF e montagens, o emprego de placas de circuito impresso como faz o Miguel PY 2OHH em seus protótipos simplifica e minimiza os circuitos, para quem tem como confeccionar uma placa com programas ou mesmo a mão a montagem fica ainda melhor bem acabada, aos que não tem experiência em TRX, cuidado ao confeccionar os indutores, observe sempre, lado dos fios, começo e fim, espiras ou voltas, diâmetro dos fios, diâmetro fôrma, sentido de enrolamento, existe alguns problemas ou erros feito por montadores que não sabe muito como identificar os terminais dos transistores, existe alguns que mesmo em fotos indicarem emissor, base e coletor, possa ser que um tenha seus terminais diferente, capacitores cerâmicos alguns tem no corpo escrito 104 isso quer dizer que o 4 são quatro zeros ficando 100.000pF, ou 100nF, 101 é 100 ou seja 100pF, estudem aqui:http://www.vandertronic.com/index.php/capacitores-codigo-numerico/,cores de resistores, grave isso sempre o terceiro anel é quem determina o valor, Ex: a cor ouro no terceiro anel vai de resistores 1R0 a 9R1, preto no terceiro anel o resistor vai de 10R a 99R se existisse 82R seria o comercial, a cor marrom ou castanho no terceiro anel diz que o resistor esta entre 100R e 990R se existisse, o comercial é  910R ou 820R, eu particularmente aprendi assim logo que olho para um resistor meus olhos vão logo no terceiro anel, cuidado que existem resistores com várias cores difíceis de identificar, estudem nesta página: http://www.feiradeciencias.com.br/sala15/15_28.asp  . Um erro simples ao soldar um resistor que seria de 100R (marrom preto marrom) soldamos de 1M, (marrom preto verde) ou 10k ( marrom preto laranja) existe alguns resistores que o verde ou laranja parece com o marrom, assim o circuito nunca irá funcionar corretamente, Ex: no módulo amplificador de RX antena, tem um resistor de 100R para +RX ao indutor alimentando o circuito, se você soldar uma de 1M esse módulo nunca irá funcionar, e o Ararinha não terá recepção, então você perde tempo achando que são indutores errado, ou o transistor, por isso o certo é testar cada componente antes de soldar na placa, e depois de ligado ver se tem tensão no coletor base e emissor do transistores antes de achar que tem algo errado no esquema,

Personal more schemes based on the # PY2OHH Ararinha In 40 meters, I drew simple modifications that are worth as tests. Brief summary: We made some changes in the circuits, nothing new, just add what already exists in other schemes, RX: The antenna signal enters the low pass filter (LPF) passes through the capacitor 150pF we have two diodes 1N4148 that in TX connects the Capacitor to negative, in RX the signal passes is to the capacitor of 82pF and a diode 1N4148 that lands some RF signals in TX or static in RX, the signal arrives at the base of RF amplifier 2N3904 or BF 494 through capacitor 100nF, This circuit has the gain adjusted by the potentiometer that can be of 1k, if it opts can put that in the front panel like RF gain, this same circuit has an automatic control of gain (CAG) or (AGC) that controls its gain through the received signal In its audio output, the (AGC) connection in the RF amplifier circuit by the Array 6 scheme, http://py2ohh.w2c.com.br/trx/ararinha6/ararinha6.htm the collector of 2N3904 or 2N2222 is connected In the center inducing thyroid gland to pass filter (GMP), at the end of this same page. Ararina 6 has another circuit (AGC) is connected to the input of the + RX inductor. The resistor of 100R is changed to 2k2, better to perform tests where it operates better, ) May be bulb (electronic) or economical forms AL> 1000 or FT 37-43, if you prefer with 10mm toko shapes, you may have trimmer with fixed capacitors, if you want to further extend the bandwidth of the (BPF) Capacitor value greater than 5.6pF up to 8.2pF which is in series T1, T2, the switching of the BPF filter is made with two 1N4148 diodes, for RX and TX, the ladder crystal filter has the RX and TX switching with 4 Diodes 1N4148, the use of diodes as switching key connecting circuits greatly simplifies the circuit, in the LM386 audio amplifier we add a 2N3904 transistor connected to the + TX that saturates and the sound goes mute, or mute, however the + RTX power is not Disconnected from pin 6, if you choose to turn on the + RX, need not put the 2N3904 is connected collector in the input potentiometer volume, nor the resistors connected in the + TX and cap. 2.2u electrolytic at pin 2 LM386 as in this scheme Ararinha project 1, while the + RX, + TX, electronic switch was made with two power transistors PNP and NPN, others as BD 135-10 BD 140-10, or TIP 31, TIP 32, nothing new, this electronic key is applied in many transceiver projects including VHF, in the mixer module we have the VFO that we remove the varicap diode and we add a 2N 3904 are used base and collector, for who has how to acquire a DDS and for anyone who knows telegraphy can add the CW oscillator, you can see in the page of the Ary 6. I always write that to mount and to succeed in Some transceiver designs we should have a bit of experience in RF and assemblies, the use of printed circuit boards as does Miguel PY 2OHH in their prototypes simplifies and minimizes the circuits, for those who have how to make a plate with programs or even the hand The assembly is even better well ac To those who do not have experience in TRX, take care when making the inductors, always observe, side of the threads, beginning and end, turns or turns, diameter of the threads, diameter form, winding direction, there are some problems or errors made by assemblers Which does not know much how to identify the terminals of the transistors, there are some that even in photos indicate emitter, base and collector, it may be that one has its terminals different, some ceramic capacitors have in the body written 104 that means that the 4 are four zeros Getting 100,000pF, or 100nF, 101 is 100 or 100pF, study here: http://www.vandertronic.com/index.php/capacitores-codigo-numerico/,oresores of resistors, record this always the third ring is who Determines the value, eg the gold color in the third ring goes from resistors 1R0 to 9R1, black on the third ring the resistor goes from 10R to 99R if there were 82R would be commercial, the color brown or brown in the third ring says that the resistor is Between 100R and 990R if ex Istisse, the commercial is 910R or 820R, I particularly learned so as soon as I look at a resistor my eyes go right on the third ring, beware that there are resistors with several colors difficult to identify, study on this page: http://www.feiradeciencias.com.br/sala15/15_28.asp. A simple error when soldering a resistor that would be 100R (brown black brown) welding of 1M, (green black brown) or 10k (black black brown) there are some resistors that green or orange looks like brown, so the circuit will never go Function correctly, eg in the amplifier module of RX antenna, has a resistor of 100R for + RX To the inductor powering the circuit, if you solder one of 1M this module will never work, and the Ararina will not have reception, so you waste time thinking they are wrong inductors, or the transistor, so it's okay to test each component before soldering On the board, and after powering up to see if there is voltage in the base collector and emitter of the transistors before you think there is something wrong in the scheme,

Esquema Ararinha projeto 2 RTX SSB 30W*
Neste esquema colocamos diodos para comutação TX, RX nos filtros, Ladder cristal SSB, BPF e LPF saída de antena de RX, a sua potencia de saída RF poderá alcançar de 20 a 30W, substituindo os Fets PA podemos aumentar um pouco sua saída de RF. Outras pequenas modificações simplificando o circuito.

Schematic Ararinha design 2 RTX SSB 30W *
In this scheme we put diodes for switching TX, RX on filters, Ladder SSB, BPF and LPF RX antenna output, your RF output power can reach from 20 to 30W, replacing the PA Fets we can slightly increase your RF output . Other small modifications simplifying the circuit.
Esquema Ararinha projeto 2, diodos e relé TX, RX, Filtro LPF  25W*
Neste esquema modifiquei a comutação do filtro BPF e saída antena de TX, RX com um relé duplo contato de 12v, notem que o filtro de antena LPF agora está com três seções sete elementos, melhor emissão dos harmônicos abaixo, contra espúrios, e interferências. Mas algumas modificações do esquema original do PY2OHH.
Schematic Ararinha design 2, diodes and relay TX, RX, LPF filter 25W *
In this scheme I modified the BPF filter switching and TX, RX antenna output with a dual contact relay of 12v, note that the LPF antenna filter now has three sections seven elements, better emission of the harmonics below, against spurious, and interference. But some modifications of the original scheme of PY2OHH.
Este esquema está com um amplificador de RF Driver e PA mais robusto agressivo, vocês podem trocar os transistores por outros como testes, Buffer TX, BF 240, 2N 2222, 2N 2369, 2N2219, pré driver, BD 135-16, BD137-16, BD139-16, 2N 3866, driver, 2SC 1173 BD 329-16, 2SC 3420, PA saída RF, IRF 630, IRF 530N, IRFP 150, IRFP 250. entre outros, neste esquema abaixo pode chegar a 40 ou 50W RF, ele é baseado no esquema driver e PA do transverter Galaxy Pluto CB em: https://projetosetransceptores.blogspot.com.br/2013/03/transvert-para-galaxy-pluto.html mas ATENÇÃO: Coloque bons dissipadores de calor nos transistores pré driver, driver e ainda um melhor nos Fets PA, se possível coloque uma cooler (ventoinha) de PC para refrigerar bem, os fets esquentam muito.

This schematic is with a more aggressive RF Driver and PA amplifier, you can exchange the transistors for others like tests, Buffer TX, BF 240, 2N 2222, 2N 2369, 2N2219, pre-driver, BD 135-16, BD137-16 , BD139-16, 2N 3866, driver, 2SC 1173 BD 329-16, 2SC 3420, RF output PA, IRF 630, IRF 530N, IRFP 150, IRFP 250. among others, in this scheme below can reach 40 or 50W RF, it Is based on the driver scheme and PA of the Galaxy Pluto CB transverter in:https://projetosetransceptores.blogspot.com.br/2013/03/transvert-para-galaxy-pluto.html but ATTENTION: Put good heat sinks on the pre-transistors Driver, driver and even better in Fets PA, if possible put a cooler (PC fan) to cool well, fets get very hot.
Pessoal está ai alguns esquemas modificados do famoso Ararinha, mês que vem vou trazer outros esquemas de transceptores com o simples TA 7358, esse CI é muito bom e barato em montagens de transceptores SSB e DSB, pena que estão em extinção ou não mais são fabricados, mas ainda podemos achar alguns em estoques. Vale lembrar que os esquemas aqui publicados podem ser modificados e simplificados ou acrescentados circuitos e outros acessórios melhorando ainda mais o projeto do Ararinha. Fiquem a vontade para a montagem e muito sucesso, agora é adquirir os componentes, e queimar os dedos. Boa sorte, e mande-me comentários sobre os esquemas e montagens.
Muito obrigado.
Waldir Cardoso.
Personal is there some modified schemes of the famous Ararinha, next month I will bring other transceiver schemes with the simple TA 7358, this CI is very good and cheap in transponder assemblies SSB and DSB, penalty that are in extinction or no longer manufactured , But we can still find some in stocks. It is worth remembering that the schemes published here can be modified and simplified or circuits and other accessories are added, further improving the design of the Ararinha. Feel free to assemble and very successful, now is to acquire the components, and burn your fingers. Good luck, and send me comments about the schemes and assemblies.
Thank you very much.
Waldir Cardoso.

segunda-feira, 27 de março de 2017

Ararinha projeto 1 RTX SSB

A partir desta publicação nossas páginas serão também em inglês, isso é para quem usa outros navegadores sem tradução fora do Brasil, e em especial América do Norte, que acessam muito nosso blog, obrigado aos norte americanos, que acessam nosso blog. Pessoal com a permissão do nosso guru o gênio Miguel PY2OHH, pai dos Ararinhas RTX SSB, e diversos projetos na área de RTX, elaborei e desenhei algumas mudanças baseado no projeto original do Ararinha 5. Famoso simples e bem sucedido mundialmente estes projetos teve seu início com o Ararinha  #1, http://py2ohh.w2c.com.br/trx/ararinha1/ararinha1.htm com 4W RF TX, no qual o Sr. Miguel foi aperfeiçoando o projeto que já era simples mas com quatro CIs TA 7358, veio o Ararinha #2 http://py2ohh.w2c.com.br/trx/ararinha2/ararinha2.htm que aparentemente é igual mas foi corrigido alguns pequenos probleminhas e ficou melhor agora com FET IRF 530N podendo atingir 6W RF TX. Depois Ararinha #3 http://py2ohh.w2c.com.br/trx/ararinha3/ararinha3.htm com só dois TA 7358 a comutação RX, TX com dois pequenos relés dois polos 12v, no driver e PA IRF520N 8W RF razoável potencia TX e mais simples, vamos ao Ararinha #4 http://py2ohh.w2c.com.br/trx/ararinha4/ararinha4.htm esse projeto já bem elaborado eliminando o relé no filtro cristal ladder com CI 4053 para RX,TX e com o dobro de potencia TX RF que os seus irmãos, um simples AGC na entrada de áudio LM386 foi descartado na montagem Ararinha#4b 2012 http://py2ohh.w2c.com.br/trx/ararinha2012/ararinha2012rx/ararinha2012rx.htm Ararinha#5 idêntico ao Ararinha#4 porem com VFO usando próprio TA 7358 Mixer, nesta página o Sr Miguel ensina passo a passo como montar o Ararinha http://py2ohh.w2c.com.br/trx/ararinhamontagem/montando/montando.htm ou nesta montagem Ararinha 4 http://py2ohh.w2c.com.br/trx/ararinha4/montagem/montagem.htm uma aula bem explicada na montagem do BITX, http://py2ohh.w2c.com.br/trx/bitx/bitx.htm alguns circuitos poderá servir e muito bem vindo ao Ararinha 5. Vamos ao top de linha dos Ararinhas, completo e com 5 bandas http://py2ohh.w2c.com.br/trx/ararinha6/ararinha6.htm o Ararinha 6 é completo e com 5 bandas de frequências, muito bem elaborado. Eu tinha desenhado o circuito BUFFER TX adicionando VR2 470R para possíveis variações de potencia de RF, como fiz no circuito de amplificador de RX no projeto ALBA II em: https://projetosetransceptores.blogspot.com.br/2015/05/transceptor-40m-ssb-alba-ii-simples.html quando fui vasculhar mais sobre o ararinha encontrei que o Miguel já havia feito este procedimento e testado controlando a potencia de RF com este simples recurso, vejam: http://py2ohh.w2c.com.br/trx/ararinhaacessorios/rfpower/rfpower.htm
Sobre o projeto: Adicionei neste projeto um Pré Driver e PA baseado no linear Miudinho: http://py2ohh.w2c.com.br/trx/miudinho/MIUDINHO.html   com pequenas mudanças, um regulador 7805 alimenta os TA 7358, proteção a diodos na entrada de 13,8vcc, para possíveis inversão do positivo e negativo na entrada, um fusível que poderá ser de 3 a 5 amperes, dependendo da potencia do PA, em RX o filtro (BPF) passa banda poderá ficar melhor adicionando trimmes, pode ser com forma de bobina TOKO  de 10mm, ou toroide de lâmpadas (eletrônicas) econômicas, como estão nos esquemas acima dos Ararinhas, no mais não tem nenhuma novidade, o projeto é bem simples, porem para quem nunca montou um RTX ou TX em SSB, deverá ter em mãos equipamentos para calibração de RF, paciência e acima de tudo calma, um pouco de experiência e ler com calma observando o que cada circuito faz qual a função deles, tudo isso vocês encontrarão nas páginas do PY 2OHH link acima, ou http://py2ohh.w2c.com.br/ vocês vão encontrar diversos projetos para montar, então mãos a obra, escolha o que quer montar adquira os componentes reserve um tempo, e seja você seu próprio professor, é com os erros que aprendemos e adquirimos experiências, isso vale também para eletrônica. Lembre-se que mesmo que um esquema esteja aprovado e feito o seu protótipo pelo autor, quando vamos montar nunca sai como deve, são poucos os que funcionam de primeira todos os circuitos, e mesmo assim terá de ajustar a parte de TX e RX para o rendimento ser o melhor possível. Mas por que: Existem alguns fatores diferentes do seu projeto feito a risca e do protótipo do autor, começamos pela alimentação vcc, o autor talvez estaria usando uma bateria de carro ou uma boa fonte filtrada em cc, estabilizada e tensão 12vcc por 10 amperes, então você nas pressas para vê-lo funcionar pega uma fonte não estabilizada e péssima filtragem em cc e com 1 ou 2 amperes, isso é a primeira briga que você terá com sua montagem para vê-lo funcionando corretamente, depois disso tem muito mais, são componentes, casamento de impedância de circuitos, desacoplamento capacitores, resistência parasita placa, indutâncias erradas ao confeccionar ás bobinas, fios longos passando por circuitos, e muito mais, pois saiba que o seu projeto poderá ficar melhor do que está no esquema que você montou, basta você acrescentar circuitos para ele ficar com cara de um rádio transceptor comercial, já existe tudo é só comprar, no lugar do VFO existe o DDS barato e deixa o projeto muito bem acabado, tem o S-meter para medir os sinais de TX e RX, e você poderá adicionar um medidor de (ROE) interno no próprio rádio, colocar um PTT de cobra 148, é barato e também fica muito bonito seu transceptor, uma caixa com botões, enfim, se eu for escrever tudo que você poderá acrescentar de acessórios em um projeto simples vou fazer um jornal aqui. Meus agradecimentos ao PY2OHH Sr. Miguel por autorizar a nosso blog a publicação e desenho do Ararinha, mês que vem publico outro esquema um pouco modificado desse simples transceptor que é o maior sucesso entre os QRPistas e radioamadores do mundo.
Inglês:
As of this publication our pages will also be in English, this is for those who use other browsers without translation outside Brazil, and especially North America, that access our blog, thanks to the North Americans, who access our blog. Personal with the permission of our guru the genius Miguel PY2OHH, father of the Articinhas RTX SSB, and several projects in the area of ​​RTX, I elaborated and I drew some changes based on the original project of the Ararinha 5. Famous simple and successful worldly these projects had its beginning With the Ararinha # 1, http://py2ohh.w2c.com.br/trx/ararinha1/ararinha1.htm with 4W RF TX, in which Mr. Miguel was perfecting the project that was already simple but with four ICs TA 7358 , Came the Ararinha # 2 http://py2ohh.w2c.com.br/trx/ararinha2/ararinha2.htm that apparently is the same but it has been corrected some small prhtoblems and was better now with FET IRF 530N being able to reach 6W RF TX. After Ararinha # 3 http://py2ohh.w2c.com.br/trx/ararinha3/ararinha3.htm htm with only two TA 7358 the switching RX, TX with two small relays two poles 12v, in the driver and PA IRF520N 8W RF reasonable power TX and simpler, let's go to Ararinha # 4 http://py2ohh.w2c.com.br/trx/ararinha4/ararinha4.htm this project already well done eliminating the relay in the ladder crystal filter with CI 4053 for RX, TX and with The double TX RF power than their siblings, a simple AGC in the LM386 audio input was discarded in the Ararinha # 4b 2012 assembly http://py2ohh.w2c.com.br/trx/ararinha2012/ararinha2012rx/ararinha2012rx.htm Ararinha # 5 identical to the # 4 Mace but with VFO using own TA 7358 Mixer, on this page Mr Michael teaches step by step how to mount the Arpy http://py2ohh.w2c.com.br/trx/ararinhamontagem/montando/montando.htm or In this assembly Ararinha 4 http://py2ohh.w2c.com.br/trx/ararinha4/montagem/montagem.htm a lesson well explained in the assembly of BITX, http://py2ohh.w2c.com.br/trx/bitx/bitx.htm Htm some circuits can serve and welcome to Ararinha 5. We go to the top of the Ararinhas, complete and with 5 bands http://py2ohh.w2c.com.br/trx/ararinha6/ararinha6.htm Ararinha 6 is complete And with 5 bands of frequencies, very well elaborated. I had designed the BUFFER TX circuit by adding VR2 470R for possible variations of RF power, as I did in the RX amplifier circuit in the  ALBA II project at: https://projetosetransceptores.blogspot.com.br/2015/05/transceptor-40m-ssb-alba-ii-simples.html When I went to search more about the macaw I found that Miguel had already done this procedure and tested controlling the power of RF with this simple resource, see: http://py2ohh.w2c.com.br/trx/ararinhaacessorios/rfpower/rfpower.htm
About the project: I added in this project a Pre Driver and PA based on the linear Miudinho: http://py2ohh.w2c.com.br/trx/miudinho/MIUDINHO.html with small changes, a regulator 7805 feeds the TA 7358, protection to Diodes at the input of 13.8vcc, for possible reversal of the positive and negative at the input, a fuse that can be from 3 to 5 amperes, depending on the power of the PA, in RX the bandpass filter (BPF) may be better by adding trimmes, Can be with a TOKO coil of 10mm, or toroid of economic (electronic) lamps, as they are in the above schemes of the Mills, in the most it does not have any novelty, the design is very simple, but for who never mounted an RTX or TX in SSB, should have in hand RF calibration equipment, patience and above all calm, a little experience and read calmly observing what each circuit does what their function, all this you will find in the pages of the PY 2OHH link above, Or http://py2ohh.w2c.com.br/ You will find several projects to assemble, then get to work, choose what you want to set up, buy the components, take time, and be your own teacher, it is with the mistakes that we learn and we gain experiences, this is true for electronics as well. Remember that even if a scheme is approved and done its prototype by the author, when we go to build never goes as it should, there are few who run all circuits first, and even then you will have to adjust the part of TX and RX to The yield is the best it can be. But why: There are a few different factors of your project done to the letter and the prototype of the author, we started with the vcc power, the author maybe would be using a car battery or a good source filtered in DC, stabilized and voltage 12vcc for 10 amperes, then you In a hurry to see it work takes a non-stabilized source and bad filtration in DC and with 1 or 2 amps, this is the first fight you will have with your assembly to see it working properly, after that there are many more, are components , Circuit impedance matching, decoupling capacitors, resistor board, wrong inductances when making coils, long wires passing through circuits, and much more, as you know that your project may look better than it is in the scheme that you He has just added circuits so that he can look like a commercial radio transceiver, it already exists everything is just to buy, in place of the VFO there is the cheap DDS and leaves the project very well finished, has the S-meter to measure the signals of TX and RX, and you can add an internal (ROE) meter on the radio itself, put a 148 PTT snake, it's cheap and also your transceiver is very nice, a box with buttons, anyway, if I write everything you want You can add accessories in a simple design I'm going to make a newspaper here. My thanks to PY2OHH Sr. Miguel for authorizing our blog to publish and design the Ararinha, next month I publish another slightly modified scheme of this simple transceiver that is the greatest success among the QRPistas and radio amateurs of the world.
Esquema Ararinha RTX SSB simples 30W* RF.
Schematic Ararinha RTX Simple SSB 30W * RF.
.Pessoal atualizei faltava o capacitor 100nF de desacoplamento em +RTX depois do choque de RF no PA. também na bias (Gate) MOSFET.
Staff upgraded I lacked the 100nF decoupling capacitor at + RTX after the RF shock in the PA. Also in bias (Gate) MOSFET.
Muito obrigado a todos espero que vocês gostem e para quem montar comente o que aconteceu e como foi a sua experiência, e mais uma vez, estude ás páginas do Sr. Miguel PY2OHH sobre o Ararinha, e Maritaca, BITX, entre outros TRX, é uma verdadeira aula com fórmulas e cálculos, vale a pena.
Many thanks to all of you, I hope you like it and for anyone who comments on what happened and how it was their experience, and once again study the pages of Mr. Miguel PY2OHH on Ararinha, and Maritaca, BITX, among others TRX, is A real lesson with formulas and calculations, it's worth it.
